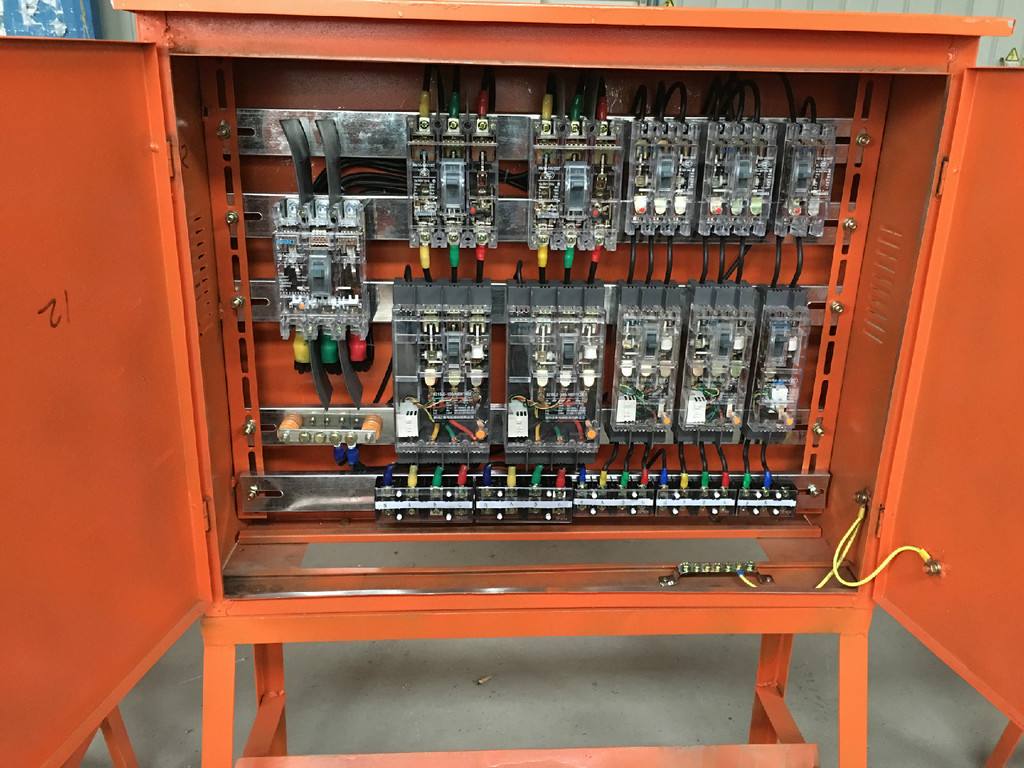

配電箱走線有哪些要求？配電箱線路布置有什么技巧？

2019-04-30

共有9122家企業看過

配電箱更多的是應用在工廠、辦公寫字樓、商業建筑等空間場所內，其主要作用是分配和管理電能，在安裝配電箱的時候，對走線和布線會比較有要求吧。接下來合景機電想給大家分享的是配電箱走線要求以及配電箱線路布置技巧，有想了解的嗎？

配電箱走線有哪些要求？

第一，上端進線，下端出線，主回路在左，控制回路在右，并且橫平豎直。有明敷線和暗敷線，明敷的可以走護套線，或穿管、穿線槽，暗敷的大多是穿管，隱蔽在建筑墻或裝飾墻里面，一般是上進上出或上進下出線。

配電柜安裝前，控制間內環境應具備條件，所有的內裝飾施工已完成，室內潔凈安全。

1.配電柜運到現場后，組織開箱檢查，檢查有無變形、掉漆現象，儀表部件是否齊全，備品備件、說明書等有無缺損，并做好開箱記錄。

2.根據施工圖的布置，按順序?qū)㈤_(kāi)關柜放在基礎型鋼上。成列柜就位后，先找正兩端的柜，再在柜下至上三分之二高的位置繃上小線，逐臺找正，以柜面為標準。找正時采用0.5mm墊片進行調整，每處墊片最多不能超過三片。

3.就位找正后，按柜固定螺孔尺寸進行固定，柜體與柜體、柜體與側擋板均用鍍鋅螺絲連接。高、低壓開關柜與預留角鋼進行牢固焊接，電纜夾層上空明露部分用花紋鋼板滿鋪，柜前、柜后均用1200mm×10mm（寬×厚）絕緣滿鋪。

4.開關柜其相鄰兩柜頂部水平度偏差不大于2mm，全部柜頂部水平偏差不大于5mm，其相鄰兩柜邊不平度不大于1mm，全部柜面不平度不大于5mm，柜間接縫不大于2mm。

5.設備定位后，對內部緊固件再次緊固及檢查，尤其是導體連接端頭處。柜內接線完畢，用吸塵器清除柜內雜物，保持設備內外清潔，準確標識設備位號、回路號。

配電柜安裝完成后，安裝柜上方的的橋架。配電柜進出電纜開孔位置由供貨方按尺寸預留。電纜敷設完成后封閉。橋架與柜內接地母排用專用接地線可靠接地。橋架與配電箱（柜）連接處采用橡膠板連接，以保護導線和電纜。二次回路接線配電柜在出廠前應完成柜內二次回路接線及相關檢測試驗。

配電柜設備到現場后，要在甲方現場工程師和監理的監督指導下及時組織驗收，相關技術文件要齊全，配電柜包裝及密封良好，各元件齊全完好，接線可靠。配電柜安裝固定后，要逐臺對配電柜的二次接線回路進行絕緣測試，測試使用500V等級絕緣測試儀表，測試結果要求大于1MΩ。

所有二次回路控制線或電纜均采用多股軟銅線，接線端子采用規格合適的接線端子在燙錫后使用專用壓接鉗壓接，燙錫時應采用中性焊劑。

配電箱線路布置有什么技巧？

一、選址
低壓配電室的位置應靠近負荷中心，設置在塵埃少、腐蝕介質少、干燥和振動輕微的地方，并宜適當留有發展余地；

二、配電設備的布置
低壓配電室配電設備的布置必須遵循安全、可靠、適用和經濟等原則，并應便于安裝、操作、搬運、檢修、試驗和監測。位于同一室內的高壓電氣設備及低壓電氣設備間、成排布置的配電柜間都必須留有適當?shù)木嚯x和通道的出口。布置配電設備時應采取必要的安全措施，如有危險電位的裸帶電體應加遮護或置于人的伸臂范圍之外。當采用遮護物和外罩有困難時 ，可采用阻擋物進行保護。

三、配電線路的布置應符合的條件
符合場所環境的特征；符合建筑物的特征；人與布線之間可接近的程度；由于短路可能出現的機電應力；在安裝期間或運行中布線可能遭受的其他應力和導線的自重。

四、配電線路的布置應避免的外部環境的影響
應避免外部熱源產生熱效應的影響；應防止在使用過程中因水的侵入或因進入團體物而帶來的損害；應防止外部的機械性損害而帶來的影響；在有大量灰塵的場所，應避免由于灰塵聚集在布線上所帶來的影響；應避免由于強烈日光輻射而帶來的損害。

關于配電箱走線要求以及配電箱線路布置技巧就分享到這了，想了解更多電力方面的知識，一定要多關注合景機電！
