如何看懂復雜的電氣施工圖？

2019-07-08

共有8297家企業看過

在給某建筑做建筑電氣工程前，需要單獨先做一份電氣施工圖出來，然后包工頭才會根據這份電氣施工圖再安排人手去施工。如果是外行人看電氣施工圖的話幾乎是看不懂的，圖紙內包含有各種術語和符合，沒有經過系統學習的人除了能看懂一些漢字之外就什么都不知道了，但如果這個項目是業主自己的或很重要的話，業主最好還是會看電氣施工圖為好，但如此復雜的圖紙怎樣才能看懂呢？下面合景機電教大家如何看懂建筑電氣圖紙。

怎么看懂電氣施工圖

1.熟悉電氣圖例符號，弄清圖例、符號所代表的內容。常用的電氣工程圖例及文字符號可參見國家頒布的《電氣圖形符號標準》。

2.針對一套電氣施工圖，一般應先按以下順序閱讀，然后再對某部分內容進行重點識讀：

①看標題欄及圖紙目錄了解工程名稱、項目內容、設計日期及圖紙內容、數量等；

②看設計說明了解工程概況、設計依據等，了解圖紙中未能表達清楚的各有關事項；

③看設備材料表了解工程中所需使用的設備、材料的型號、規格和數量；

④看系統圖了解系統基本組成，主要電氣設備、元件之間的連接關系以及它們的規格、型號、參數等，掌握該系統的組成概況；

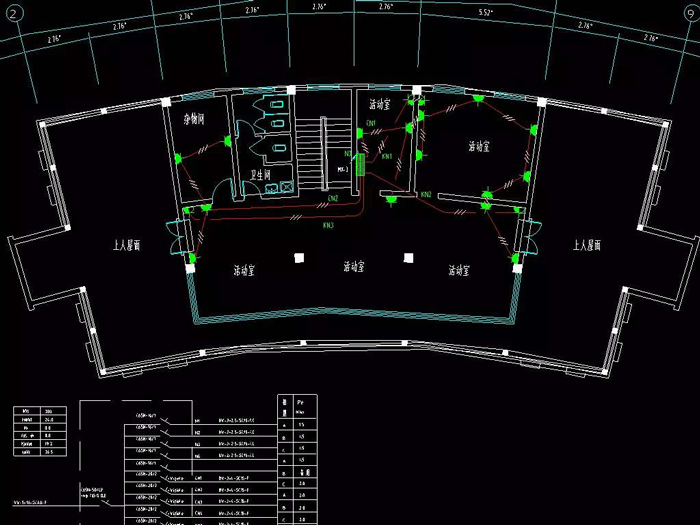

⑤看平面布置圖如照明平面圖、防雷接地平面圖等。了解電氣設備的規格、型號、數量及線路的起始點、敷設部位、敷設方式和導線根數等；

⑥看控制原理圖了解系統中電氣設備的電氣自動控制原理，以指導設備安裝調試工作；

⑦看安裝接線圖了解電氣設備的布置與接線；

⑧看安裝大樣圖了解電氣設備的具體安裝方法、安裝部件的具體尺寸等。

3.抓住電氣施工圖要點進行識讀

在識圖時，應抓住以下要點進行識讀，如：

①在明確負荷等級的基礎上，了解供電電源的來源、引入方式及路數；

②了解電源的進戶方式是由室外低壓架空引入還是電纜直埋引入；

③明確各配電回路的相序、路徑、管線敷設部位、敷設方式以及導線的型號和根數；

④明確電氣設備、器件的平面安裝位置。

4.結合土建施工圖進行閱讀

電氣施工與土建施工結合得非常緊密，施工中常常涉及各工種之間的配合問題。電氣施工平面圖只反映了電氣設備的平面布置情況，結合土建施工圖的閱讀還可以了解電氣設備的立體布設情況。

5.熟悉施工順序，便于閱讀電氣施工圖

如識讀配電系統圖、照明與插座平面圖時，就應首先了解室內配線的施工順序。

①根據電氣施工圖確定設備安裝位置、導線敷設方式、敷設路徑及導線穿墻或樓板的位置；

②結合土建施工進行各種預埋件、線管、接線盒、保護管的預埋；

③裝設絕緣支持物、線夾等，敷設導線；

④安裝燈具、開關、插座及電氣設備；

⑤進行導線絕緣測試、檢查及通電試驗；

⑥工程驗收。

6.識讀時，施工圖中各圖紙應協調配合閱讀

對于具體工程來說，為說明配電關系時需要有配電系統圖；為說明電氣設備、器件的具體安裝位置時需要有平面布置圖；為說明設備工作原理時需要有控制原理圖；為表示元件連接關系時需要有安裝接線圖；為說明設備、材料的特性、參數時需要有設備材料表等。這些圖紙各自的用途不同，但相互之間是有聯系并協調一致的。在識讀時應根據需要，將各圖紙結合起來識讀，以達到對整個工程或分部項目全面了解的目的。

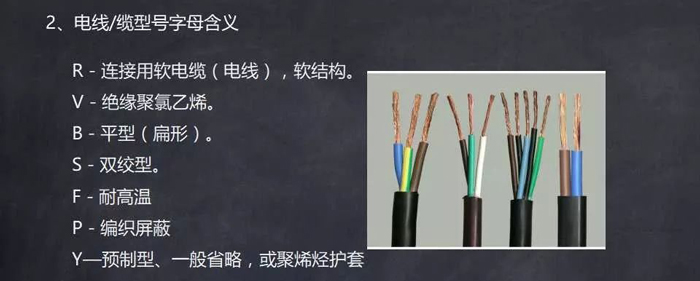

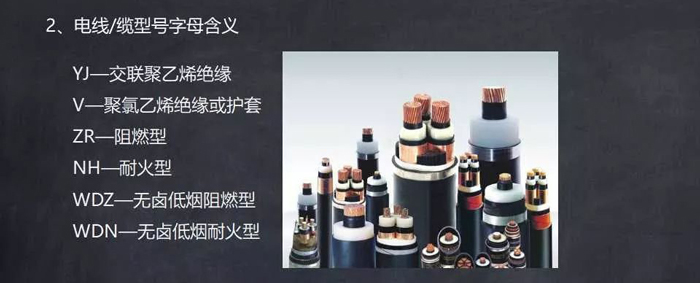

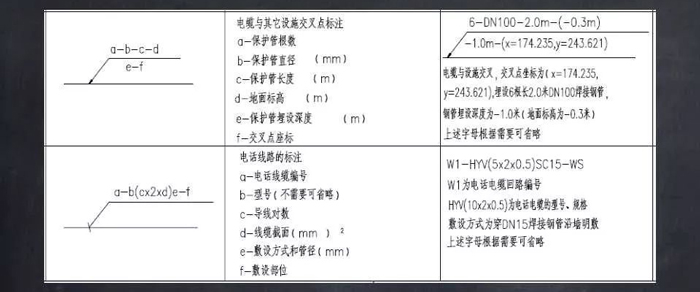

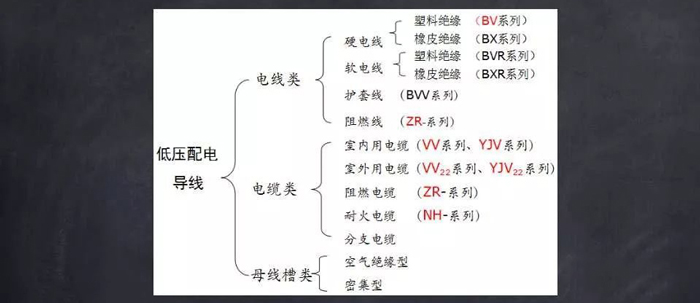

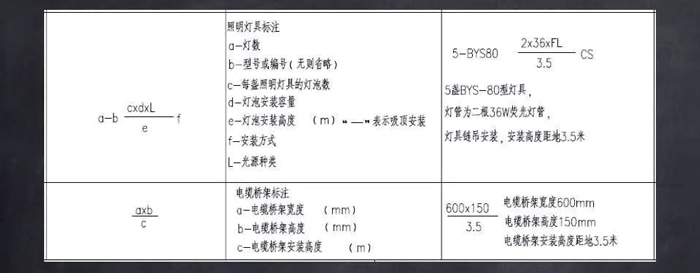

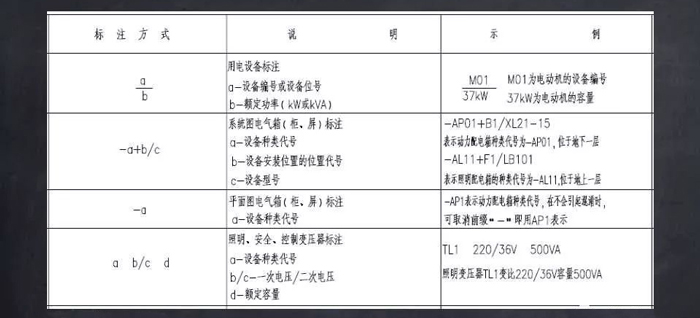

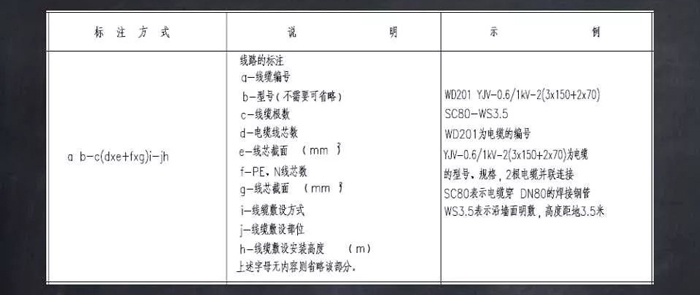

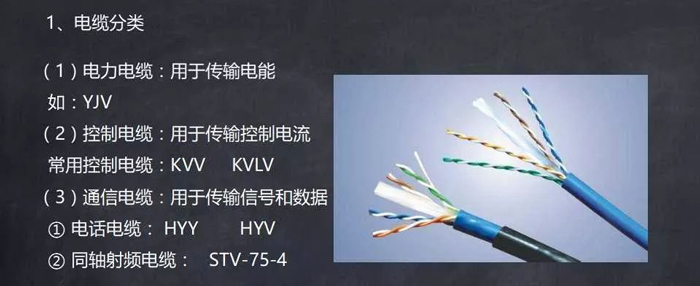

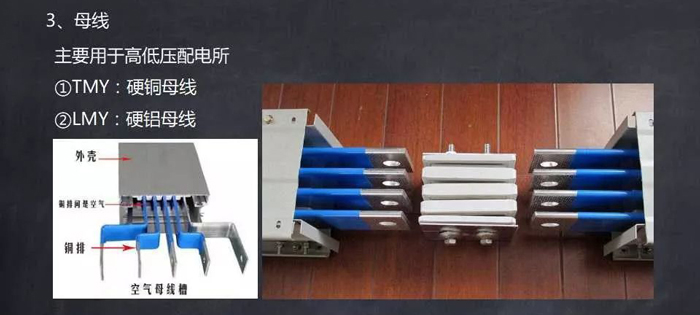

下面我們再來了解一下常用文字及圖形符號以及常用電線、電纜、母線識讀和電氣設備及導線標注。

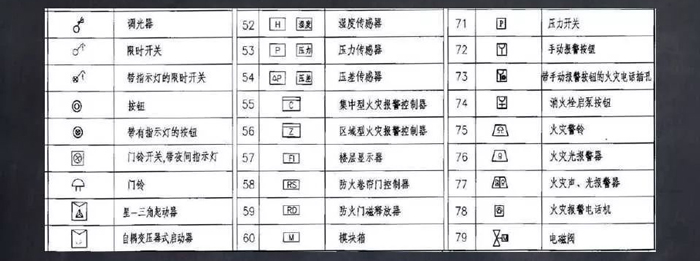

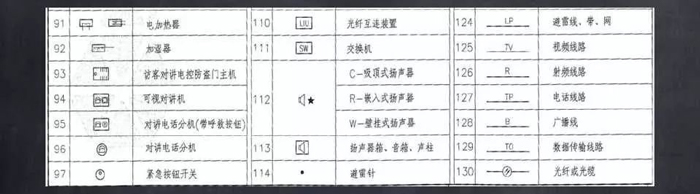

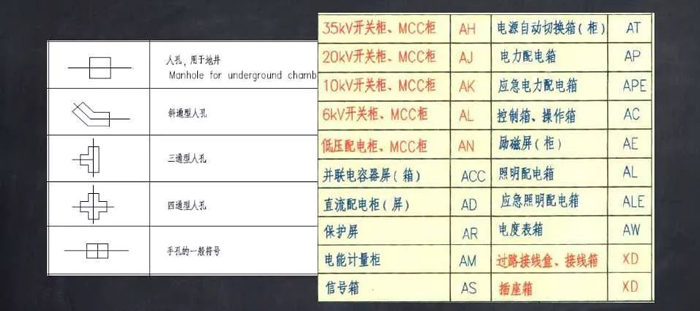

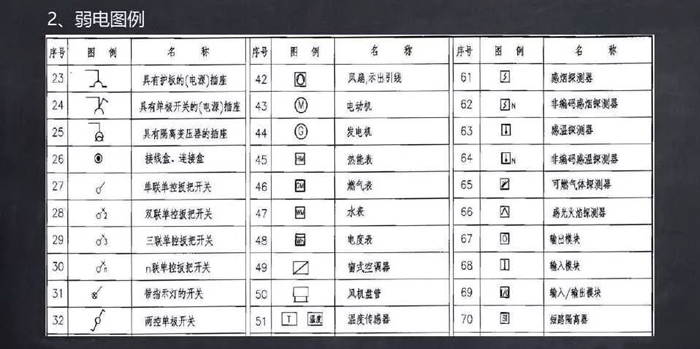

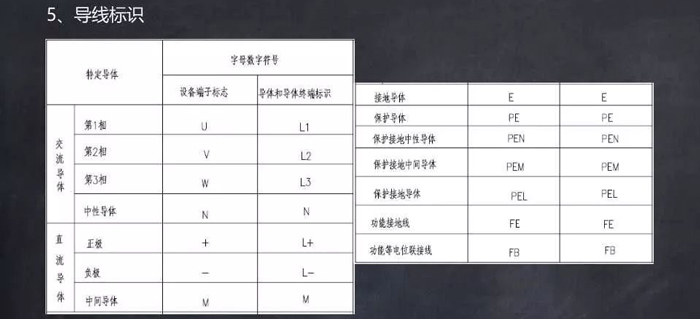

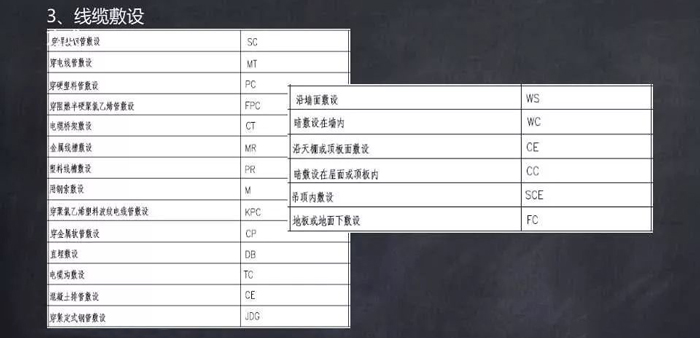

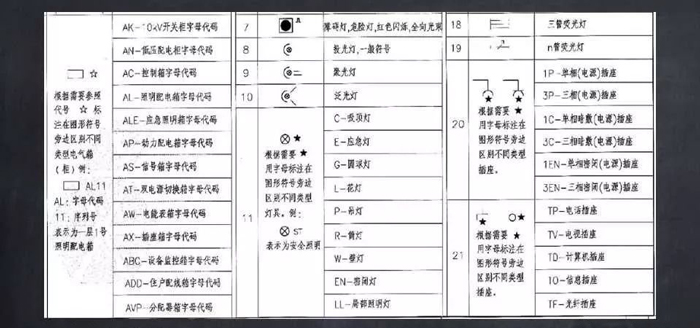

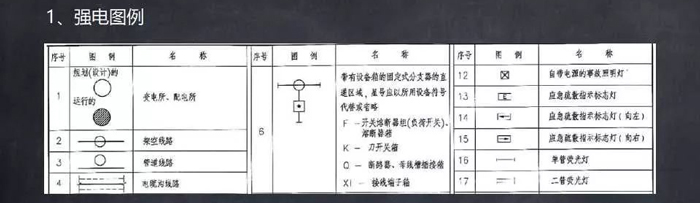

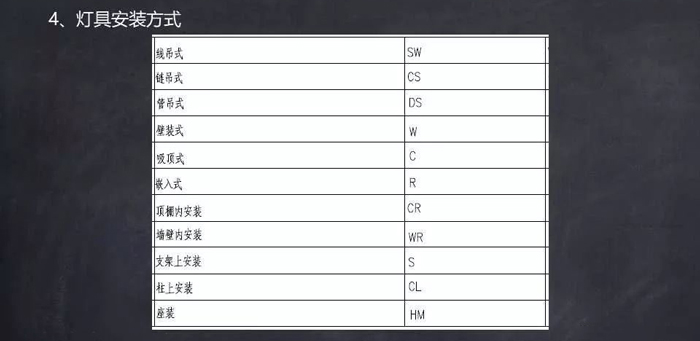

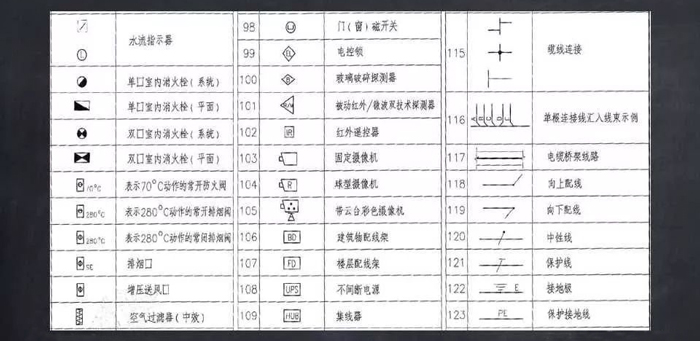

以下是常用文字及圖形符號

常用文字及圖形符號
