高壓隔離開關和負荷開關的安裝流程及安裝工藝

2019-10-09

共有13248家企業看過

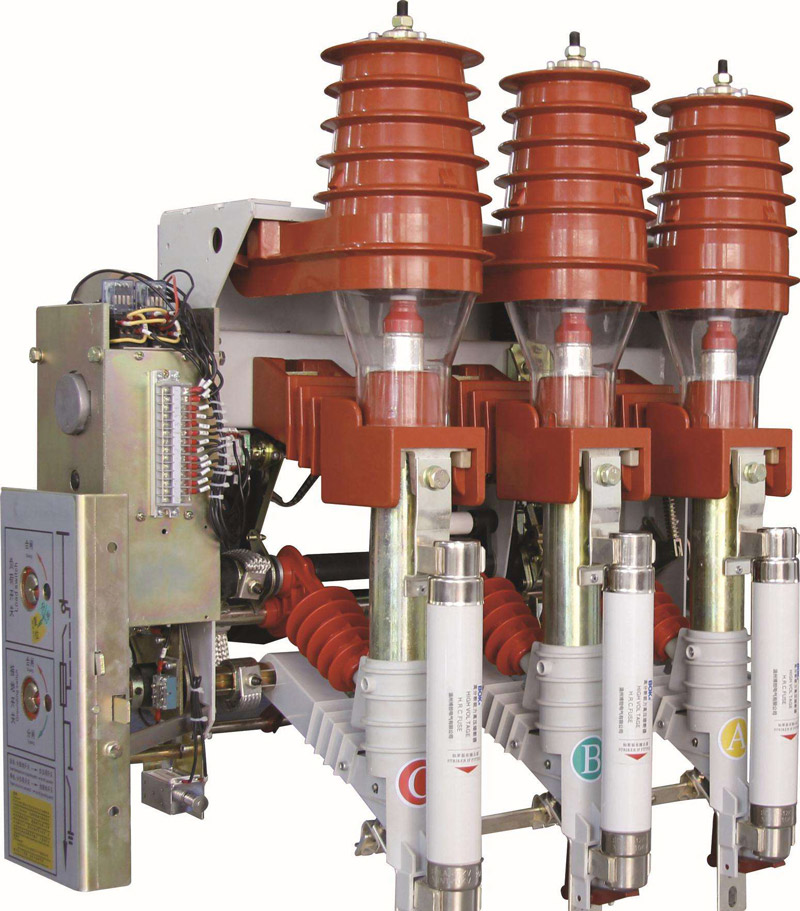

高壓隔離開關其主要功能是保證高壓電器及裝置在檢修工作時的安全，起隔離電壓的作用；高壓負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，高壓負荷開關常與高壓熔斷器串聯配合使用；用于控制電力變壓器。下面由合景機電重點給大家講解高壓隔離開關和高壓負荷開關的安裝流程及其安裝工藝。

高壓隔離開關和高壓負荷開關的安裝流程如下：

設備開箱點件 → 型鋼支架制作安裝 → 設備安裝 → 操作機構安裝調整 → 引線安裝 → 設備及支架接地（接零） → 耐壓試驗 → 送電運行驗收

高壓隔離開關和高壓負荷開關的安裝工藝如下：

一設備開箱點件：

1 設備開箱點件應由安裝、供貨、建設等三個單位共同進行；并做好詳細記錄。

2 按照設備清單及技術資料，核對設備規格型號是否符合設計要求，附件是否齊全，并有產品合格證。

3 設備外觀檢查：框架是否銹蝕，有無開焊或變形，絕緣瓷件有無壞損和裂紋，拉撐絕緣子兩頭螺栓是否牢固。接線端子及載流部分應清潔，且接觸良好，觸頭鍍銀層無脫落。

4 消弧件齊全，無變形及壞損。

5 負荷開關保險管測量無斷絲。

二型鋼支架制作安裝：

1 高壓開關安裝固定方式一般有三種：

1.1 采用混凝土灌注燕尾螺栓靠墻直接安裝；

1.2 采用預埋鋼板安裝，安裝時先加工一套與設備框架尺寸相同的型鋼支架，將支架焊在預埋鋼板上，然后安裝設備；

1.3 采用穿墻螺栓安裝。不管采用那種方式安裝，均應提前進行安裝用附件的加工及安裝。

2 操作機構支架制作安裝一般有兩種方法：

2.1 靠墻安裝；

2.2 例墻安裝。

三設備安裝：

1 設備安裝位置應符合圖紙尺寸，為了二次引線方便，可參考被控設備實際位置，將平面位置做適當調整。但安裝高度必須符合圖紙要求。

2 設備安裝時應平正、垂直，安裝后設備底座受力均勻，不得變型。固定牢固。

3 靠墻安裝的負荷開關，為避免連桿臂觸墻，可將底座墊高。

四操作機構安裝與調整：

1 操作機構的安裝位置應符合以下要求：

1.1 固定軸距地面高度1米；

1.2 靠墻安裝，手柄中心距側墻不應小于0.4米；

1.3 側墻安裝，手柄中心距側墻不應小于0.3米。手柄與帶電部分距離不應小于1.2米。

2 操作機構應調整靈活可靠，拉合位置正確。帶電動跳閘或輔助開關的操作機構。應動作可靠，位置準確。

3 開關刀片與固定觸頭應對準，插入深度應滿足開關要求，接觸緊密，兩側壓力均勻。

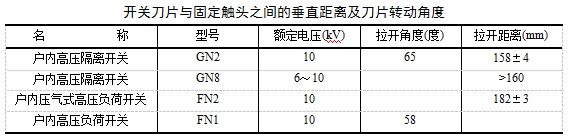

4 開關刀片與固定觸頭之間的垂直距離及刀片轉動角度不應小于下圖的規定。

五引線安裝：

1 靠墻安裝高壓負荷開關與進線電纜的連接應經過母線。

2 高壓開關的引線應符合相應各章的規定。

六設備與支架接地

1 高壓開關及操作機構的金屬支架，均應用鍍鋅圓鋼或扁鐵可靠接地。

2 高壓開關不帶電的金屬部分及操作機構應做可靠接地，接地線可用軟銅線，截面不小于10平方毫米。

3 接地做法應符合相應各章的規定。

七耐壓試驗：高壓開關設備送電前應做工頻耐壓試驗，試驗可與其它高壓設備同時進行。

八送電運行驗收：高壓開關的送電運行驗收應與其它設備一起進行，空載運行24小時無異?，F(xiàn)象，交甲方驗收。

本工藝標準適用于6～10kV一般工業建筑電氣安裝工程的隔離開關、負荷開關安裝。合景機電告誡各安裝人員，在安裝高壓隔離開關和高壓負荷開關時一定要加強自檢、互檢，以防止質量通病的發生，同時安裝人員須提高質量意識以及提高操作技術水平，以保障安裝質量的可靠。
