中低壓離心式和軸流式通風機的安裝流程及安裝工藝

2019-10-11

共有8341家企業看過

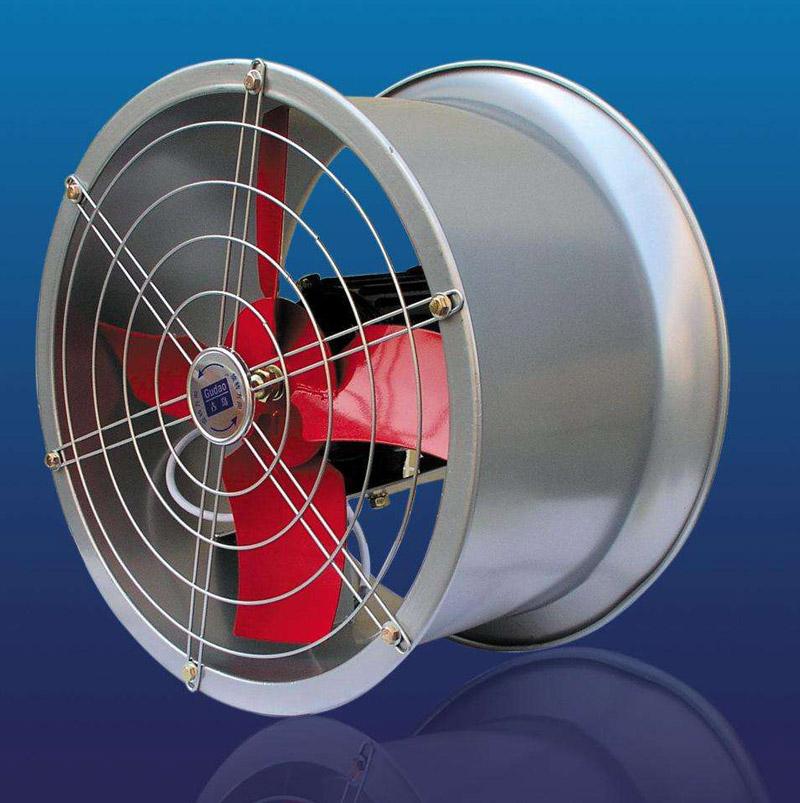

軸流式通風機又叫局部通風機，是工礦企業常用的一種風機，它不同于一般的風機，它的電機和風葉都在一個圓筒里，外形就是一個筒形，主要用于局部通風，特點是安裝方便、通風換氣效果明顯、安全，可以接風筒把風送到指定的區域。

軸流式通風機

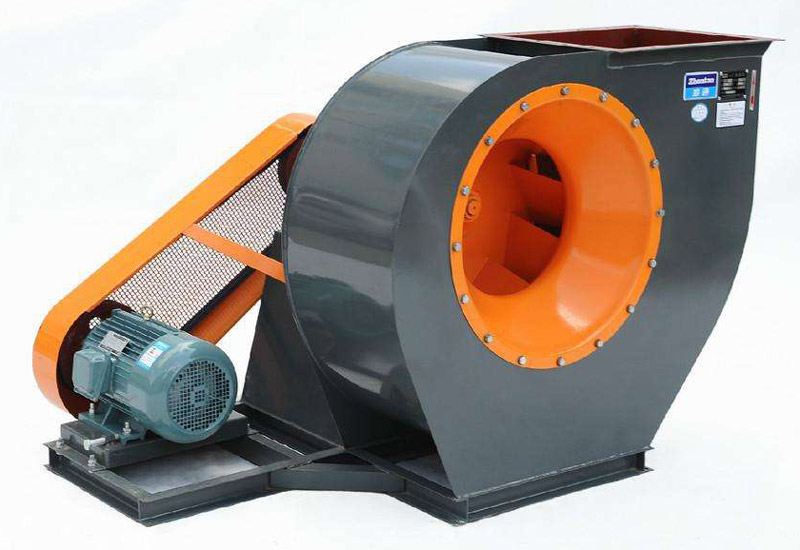

離心式通風機廣泛應用于能源、環境、航空等各個領域，是工農業生產中主要耗能設備之一；離心式通風機是除塵通風系統中四大件之一，是一種比較精密的運轉機械，它依靠葉輪的轉動在風機內部形成負壓，將外界氣體吸入并經葉輪流道和蝸殼排出風機。

離心式通風機

這兩種設備的作用雖然略有差異，但它們的安裝流程以及安裝工藝卻是一致的，下面合景機電重點給大家介紹中低壓離心式和軸流式通風機的安裝流程及安裝工藝。

中低壓離心式和軸流式通風機的安裝流程如下：

基礎驗收 → 開箱檢查 → 搬運 → 清洗 → 安裝、找平、找正 → 試運轉、檢查驗收

中低壓離心式和軸流式通風機的安裝工藝如下：

一基礎驗收

1 風機安裝前應根據設計圖紙對設備基礎進行全面檢查，是否符合尺寸要求。

2 風機安裝前、應在基礎表面鏟出麻面，以使二次澆灌的混凝土或水泥砂漿能與基礎緊密結合。

二通風機開箱檢查應符合下列規定：

1 按設備裝箱清單，核對葉輪、機殼和其它部位的主要尺寸，進、出風口的位置方向是否符合設計要求，做好檢查記錄。

2 葉輪旋轉方向應符合設備技術文件的規定。

3 進、出風口應有蓋板嚴密遮蓋。檢查各切削加工面，機殼的防銹情況和轉子是否發生變形或銹蝕、碰損等。

4 風機設備搬運應配合起重工專人指揮使用的工具及繩索必須符合安全要求。

三設備清洗：

1 風機設備安裝前，應將軸承、傳動部位及調節機構進行拆卸、清洗，裝配后使其轉動，調節靈活。

2 用煤油或汽油清洗軸承時嚴禁吸煙或用火，以防發生火災。

四風機安裝：

1 風機設備安裝就位前，按設計圖紙并依據建筑物的軸線、邊線線及標高線放出安裝基準線。將設備基礎表面的油污、泥土雜物清除和地腳螺栓預留孔內的雜物清除干凈。

2 整體安裝的風機，搬運和吊裝的繩索不得捆縛在轉子和機殼或軸承蓋的吊環上。

3 整體安裝風機吊裝時直接放置在基礎上，用墊鐵找平找正，墊鐵一般應放在地腳螺栓兩側，斜墊鐵必須成對使用。設備安裝好后同一組墊鐵應點焊在一起，以免受力時松動。

4 風機安裝在無減震器支架上，應墊上4～5毫米厚的橡膠板，找平找正后固定牢。

5 風機安裝在有減震器的機座上時，地面要平整，各組減震器承受的荷載壓縮量應均勻，不偏心，安裝后采取保護措施，防止損壞。

6 通風機的機軸必須保持水平度，風機與電動機用聯軸節連接時，兩軸中心線應在同一直線上。

7 通風機與電動機用三角皮帶傳動時進行找正，以保證電動機與通風機的軸線互相平行，并使兩個皮帶輪的中心線相重合。三角皮帶拉緊程度一般可用手敲打已裝好的皮帶中間，以稍有彈跳為準。

8 通風機與電動機安裝皮帶輪時，操作者應緊密配合，防止將手碰傷。掛皮帶時不要把手指入皮帶輪內，防止發生事故。

9 風機與電動機的傳動裝置外露部分應安裝防護罩，風機的吸入口或吸入管直通大氣時，應加裝保護網或其它安全裝置。

10 通風機出口的接出風管應順葉輪旋轉方向接出彎管。在現場條件允許的情況下，應保證出口至彎管的距離A大于或等于風口出口長邊尺寸l.5～2.5倍（圖4-34）。如果受現場條件限制達不到要求，應在彎管內設導流葉片彌補（見圖4-35）。

11 現場組裝的風機、繩索的捆縛不得損傷機件表面，轉子、軸頸和軸封等處均不應作為捆縛部位。

12 輸送特殊介質的通風機轉子和機殼內如涂有保護層、應嚴加保護、不得損壞。

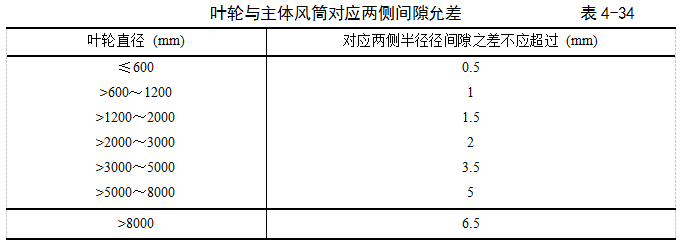

13 大型軸流風機組裝，葉輪與機殼的間隙應均勻分布，并符合設備技術文件要求。葉輪與進風外殼的間隙見表4-34。

14 通風機附屬的自控設備和觀測儀器。儀表安裝，應按設備技術文件規定執行。

15 風機試運轉；經過全面檢查手動盤車，供應電源相序正確后方可送電試運轉，運轉前必須加上適度的潤滑油；并檢查各項安全措施；葉輪旋轉方向必須正確；在額定轉速下試運轉時間不得少于2小時。運轉后，再檢查風機減震基礎有無移位和損壞現象，做好記錄。

安裝完之后若是發現風機減震器所承受壓力不均的話，可適當調整減震器的位置或檢查減震器的底板是否同基礎固定。另外，安裝完之后還應檢查地腳螺栓是否松動，機座是否緊固；與通風機相連的風管是否加支撐固定；柔性短管是否過緊。
