芯片封測工作區作為半導體生產流程中的關鍵環節，其潔凈度要求至關重要。潔凈度不僅直接關系到芯片封裝的質量和良率，還影響著整體生產效率和成本控制。因此，深入了解并嚴格遵循芯片封測工作區的潔凈度要求，是確保半導體生產高質量進行的基礎。今天就隨合潔科技電子凈化工程公司一起來了解下吧!

　　一、芯片封測工作區潔凈度等級劃分

　　芯片封測工作區的潔凈度要求通常參照國際標準化組織ISO頒布的ISO 14644-1標準，以及美國聯邦標準Fed Std 209E(盡管該標準已被ISO標準取代，但在某些場合仍被引用)。根據這些標準，潔凈度等級以空氣中微粒的數量來劃分，微粒尺寸通常為0.1微米或0.5微米。

　　ISO 14644-1標準定義了從ISO 1級到ISO 9級的潔凈度等級，其中ISO 1級代表最高的潔凈度，ISO 9級則對應于一般室外空氣環境。對于芯片封測工作區而言，常見的潔凈度等級為ISO 5級至ISO 7級。

　　ISO 5級：每立方米空氣中直徑大于0.1微米的粒子數量不超過100,000個。這一等級適用于對潔凈度要求極高的封測環節，如引線鍵合區。

　　ISO 6級：每立方米空氣中直徑大于0.1微米的粒子數量不超過1,000,000個。ISO 6級潔凈度是封裝廠房中較為常見的等級，適用于大多數封測過程。

　　ISO 7級：每立方米空氣中直徑大于0.1微米的粒子數量不超過10,000,000個。對于一些要求稍低的封裝過程，ISO 7級潔凈度可能足夠。

　　需要注意的是，這里的潔凈度要求通常針對的是空氣中直徑大于或等于0.5微米的粒子進行控制，因為這是影響產品質量的關鍵因素之一。然而，在某些超高性能要求的封裝過程中，可能會采用更嚴格的潔凈度等級，甚至達到ISO 1級或更高級別。

　　二、實現潔凈度要求的措施

　　為了確保芯片封測工作區的潔凈度達到要求，需要采取一系列措施。這些措施涵蓋了廠房設計、施工、運行和維護等多個方面。

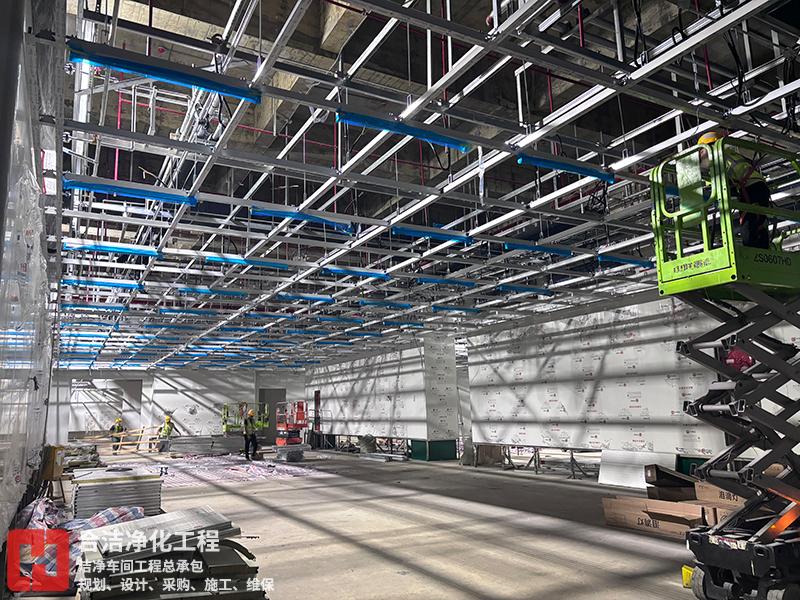

　　1、廠房設計與施工

　　密封性：無塵車間的密封性是防止外界污染物進入的關鍵。在施工過程中，必須充分考慮門窗、管道等各個部位的密封措施。使用高質量的密封材料和技術，確保整個車間的密封性能達到設計要求。

　　地面材料：應選用無塵、易清潔且耐磨的材料，如環氧樹脂自流平地面或PVC地板。這些材料不僅能有效減少塵埃積聚，還能滿足生產過程中的清潔需求。

　　墻面和天花板材料：應選用不產塵、易清潔且耐腐蝕的材料，如彩鋼板夾芯板或不銹鋼板。安裝時需確保接縫嚴密，減少縫隙，并采用專業的密封膠進行密封處理。

　　2、通風與空氣凈化系統

　　設計合理的通風與空氣凈化系統是確保車間內空氣潔凈度的關鍵。系統應包括初效、中效、高效三級過濾器，以及溫濕度調節、風量控制等功能。

　　初效過濾器：主要用于攔截大顆粒粉塵，保護后端設備。

　　中效過濾器：用于過濾5微米以上的顆粒。

　　高效過濾器：對0.3微米顆粒的過濾效率應達到99.97%以上，以滿足芯片制造對潔凈度的嚴格要求。

　　安裝時需注意風管的密封性，防止漏風現象的發生。同時，應定期更換過濾器，以確保系統的持續高效運行。

　　3、靜電控制措施

　　靜電對芯片制造過程具有潛在危害，可能導致顆粒吸附和干擾。因此，需采取靜電控制措施，如鋪設防靜電地板、提供防靜電工作服等。地面和工作臺面的電阻應控制在10?\~10?Ω范圍內，并配置離子風機以中和局部靜電。

　　4、溫濕度控制

　　無塵車間需保持適宜的溫濕度條件，以適應芯片封裝的工藝要求。通常，溫度應控制在20\~25℃范圍內，濕度控制在45±5%RH范圍內。過低的濕度易導致靜電產生，而過高的濕度則可能引起細菌生長和水汽冷凝等問題。因此，需配置溫濕度傳感器并實時監測，以確保車間內的溫濕度條件符合生產要求。

　　5、清潔與維護程序

　　制定和執行適當?shù)那鍧嵑途S護程序是保持無塵車間潔凈度的關鍵。需定期對車間進行濕法清潔(如使用超純水+異丙醇)，并禁用纖維抹布以減少微粒子的產生。同時，應定期對過濾器、風管等關鍵部件進行檢查和維護，確保其正常運行。

　　6、人員與物料管理

　　進入無塵車間的物料和設備需經過嚴格的清潔和凈化處理，以確保其不會對車間環境造成污染。小型物料可通過傳遞窗(帶自凈和紫外殺菌功能)進入車間;大型設備則需在進車間前進行拆包預清潔。同時，應建立嚴格的物料管理制度，對物料的接收、存儲、使用和處理等環節進行全程跟蹤和記錄。

　　無塵車間內的人員需穿著潔凈服、戴潔凈手套等防護措施，以減少對車間環境的污染。人員進入車間前需經過三級更衣(普通更衣→潔凈更衣→風淋室)，并在風淋室內進行充分的吹淋以去除身上的微粒子。

　　三、潔凈度監測與管理

　　為確保芯片封測工作區的潔凈度持續符合要求，需配置相應的監測設備并進行定期監測。

　　激光粒子計數器：用于實時監測車間內的粒子濃度，確保潔凈度等級達標。

　　溫濕度傳感器：實時監測車間內的溫濕度條件，確保符合生產要求。

　　壓差傳感器：監測車間內不同區域的壓差，確保空氣流動和壓力控制良好。

　　監測數據應集成至SCADA系統，以便進行超標報警和聯動新風/排風調節。同時，應積極引進新技術和新設備，以提高車間的潔凈度和生產效率。

　　芯片封測工作區的潔凈度要求是確保半導體生產高質量進行的基礎。通過科學合理的廠房設計與施工、高效的通風與空氣凈化系統、嚴格的靜電和溫濕度控制措施、定期的清潔與維護程序、嚴格的人員與物料管理以及全面的潔凈度監測與管理，可以確保芯片封測工作區的潔凈度達到要求，為半導體生產提供穩定可靠的生產環境。隨著半導體技術的不斷發展，對芯片封測工作區潔凈度的要求也將不斷提高。因此，持續關注和改進潔凈度控制措施，將是半導體生產領域永恒的主題。
