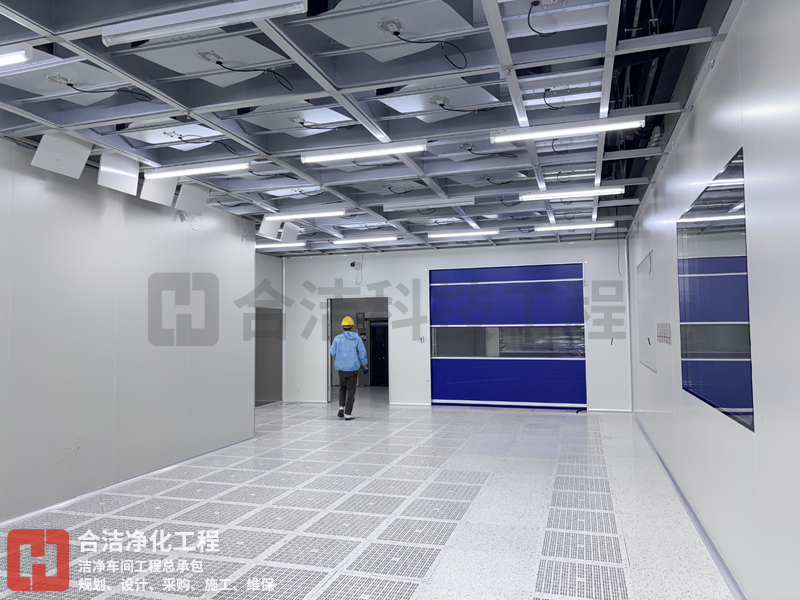

電子無塵車間裝修完工后的調試是確保車間達到設計標準、滿足生產工藝要求的關鍵環節。調試工作涉及多個系統的協同運行，包括空氣凈化系統、溫濕度控制系統、氣流組織測試、潔凈度檢測等。以下從技術實施角度，合潔科技電子凈化工程公司給大家講述下調試過程中的核心要點及注意事項。

　　一、空氣凈化系統調試

　　空氣凈化系統是無塵車間的核心，調試需重點關注高效過濾器(HEPA/ULPA)的完整性及風量平衡。首先，進行高效過濾器的檢漏測試，采用PAO(聚α烯烴)或DOP(鄰苯二甲酸二辛酯)氣溶膠發生器在上游發塵，下游用光度計掃描，確保泄漏率低于0.01%。若發現泄漏點，需重新密封或更換過濾器。其次，通過變頻器調節送風機轉速，使各送風口的風量偏差控制在±10%以內。對于單向流潔凈室，斷面風速應保持在0.45±0.1m/s(ISO 5級及以上標準)，非單向流潔凈室換氣次數需達到設計值(如ISO 8級通常要求15-20次/小時)。

　　二、溫濕度控制系統驗證

　　溫濕度穩定性直接影響產品良率。調試時需模擬極端工況：在夏季滿載條件下，測試制冷機組能否將溫度維持在22±2℃、濕度在45±5%的范圍內。對于精密電子車間，建議采用露點溫度傳感器與電動調節閥聯動控制加濕量，避免濕度波動導致靜電積聚。同時，驗證備用機組自動切換功能，確保斷電或故障時系統能在30秒內恢復參數穩定。某半導體工廠案例顯示，濕度失控超過60%會導致晶圓氧化層厚度偏差達3%，因此調試階段需連續72小時監測數據穩定性。

　　三、氣流組織優化測試

　　氣流流型直接影響微粒排除效率。采用可視化煙霧測試，驗證單向流潔凈室的活塞流是否垂直向下，且無渦流區。對于混合流車間，需確認回風口位置能否有效捕捉污染氣流。某TFT-LCD面板廠調試中發現，設備布局導致氣流死區面積達5%，通過增設擾流板后，0.3μm粒子沉降率降低37%。建議使用三維風速儀繪制氣流矢量圖，確保關鍵工藝區域的風速均勻性(±15%以內)。

　　四、潔凈度分級檢測

　　依據ISO 14644-1標準進行粒子計數檢測。采樣點數量按公式N=√A(A為潔凈室面積，單位為㎡)確定，采樣量需滿足20分鐘最小采樣量要求。對于ISO 5級車間，每立方米≥0.5μm粒子數需≤3520個。需注意靜態測試合格后，還需進行動態測試：模擬生產人員走動、設備運轉等場景，驗證實際運行時的潔凈度維持能力。某存儲芯片生產線調試中，動態測試發現機械手動作導致局部粒子數超標3倍，通過增加局部FFU(風機過濾單元)覆蓋后解決。

　　五、壓差梯度調試

　　壓差控制是防止交叉污染的關鍵。相鄰潔凈區壓差應≥5Pa，潔凈區與非潔凈區≥10Pa。調試時需依次測試門開啟/關閉狀態下的壓差穩定性，并驗證排風系統突變(如工藝設備緊急排風啟動)時的自平衡能力。建議安裝壓差數字記錄儀，連續記錄48小時數據。某生物制藥車間曾因壓差振蕩導致批次污染，后增設緩沖間并升級風閥執行器響應速度至0.5秒，問題得以解決。

　　六、自控系統聯調

　　將BA(樓宇自動化)系統與各子系統深度集成，實現以下功能聯動：

　　1、潔凈度超標時自動提升換氣次數

　　2、壓差異常觸發聲光報警

　　3、溫濕度分區域PID調節

　　需測試系統在以太網通信中斷時的本地控制能力，關鍵參數(如壓差)需有硬線備份信號。某微電子工廠通過增加PLC冗余模塊，使系統故障恢復時間從15分鐘縮短至45秒。

　　七、能耗性能驗證

　　在滿足工藝要求前提下優化能耗。記錄調試階段的單位面積能耗(kW/㎡)，對比設計值。采用熱回收裝置的新風系統可降低30%空調負荷。某光伏電池車間通過調試優化風機頻率，年節電達28萬度。建議進行能源基準測試(Energy Baseline)，為后續能效管理提供數據支撐。

　　電子無塵車間調試是系統工程，需遵循"檢測-調整-再驗證"的閉環原則。調試團隊應包含暖通、自動化、工藝等多專業人員，采用粒子計數器、熱成像儀等專業設備。調試周期通常占項目總工期的20-30%，但可避免投產后90%以上的環境異常問題。隨著半導體工藝進入3nm時代，調試標準將向納米級污染控制延伸，這對調試方法論提出更高要求。
