中央空調壓縮機安裝步驟及壓縮機工作原理
2019-11-20
共有10592家企業看過

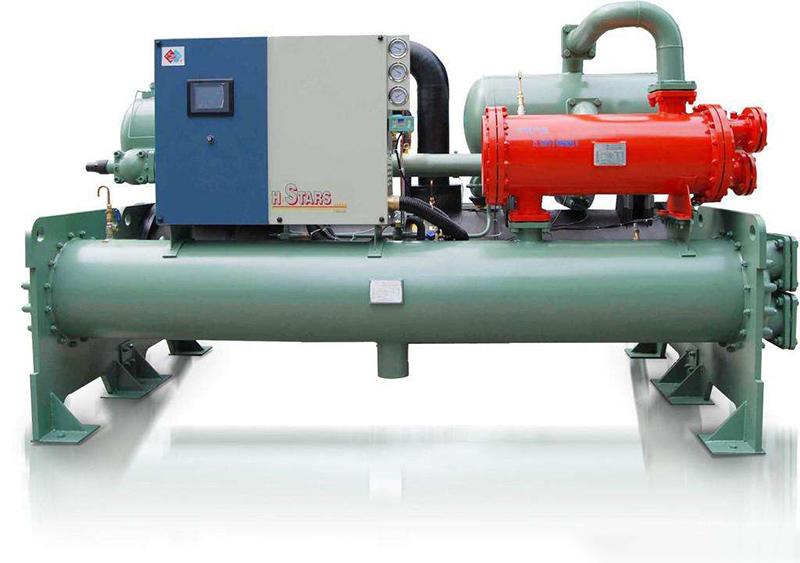

中央空調系統由眾多部件和零配件組成,其中,壓縮機是中央空調最重要的設備之一,別稱為中央空調的“心臟”。由此可見壓縮機在中央空調系統里面是非常重要的,下面由合景機電繼續給大家講解中央空調壓縮機安裝步驟及各類壓縮機的工作原理。
一、中央空調壓縮機安裝步驟如下:
第一步:拆裝
為了減少壓縮機在運輸過程中的問題,壓縮機的拆裝工作往往在施工現場進行。拆裝時應從下往下有序進行,同時注意保護機組的管道線路及設備不受損壞。拆箱后一定要檢查附件的數量,并保證無泄漏問題。
第二步:清洗
半封閉離心式壓縮機在拆裝之后應把油箱、油路清洗干凈,保證油路的暢通狀態。如需要清洗,應按步驟將零部件完全解體后再徹底清洗,清洗后涂以冷凍油,所有密封襯墊應更換,其材質、尺寸與原來的相符,以組裝時使用。
第三步:吊裝
清洗完成后可立即對壓縮機進行吊裝,吊裝時,機組應在壓縮機底面平行的其他加工面上找正找平。機組在鏈接壓縮機進氣管前,應從吸氣口觀察導向葉片和執行機構、葉片開度與指示位置,按設備技術文件的要求調整一致并定位,最后連接電動執行機構。
二、中央空調壓縮機工作原理如下:

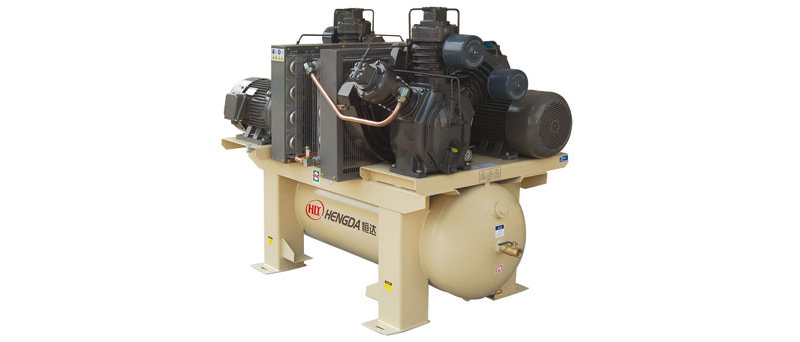

1、活塞式壓縮機工作原理
當活塞式壓縮機的曲軸旋轉時,通過連桿的傳動,活塞便做往復運動,由氣缸內壁、氣缸蓋和活塞頂面所構成的工作容積則會發生周期性變化?;钊綁嚎s機的活塞從氣缸蓋處開始運動時,氣缸內的工作容積逐漸增大,這時,氣體即沿著進氣管,推開進氣閥而進入氣缸,直到工作容積變到最大時為止,進氣閥關閉;活塞式壓縮機的活塞反向運動時,氣缸內工作容積縮小,氣體壓力升高,當氣缸內壓力達到并略高于排氣壓力時,排氣閥打開,氣體排出氣缸,直到活塞運動到極限位置為止,排氣閥關閉。當活塞式壓縮機的活塞再次反向運動時,上述過程重復出現??傊钊綁嚎s機的曲軸旋轉一周,活塞往復一次,氣缸內相繼實現進氣、壓縮、排氣的過程,即完成一個工作循環。

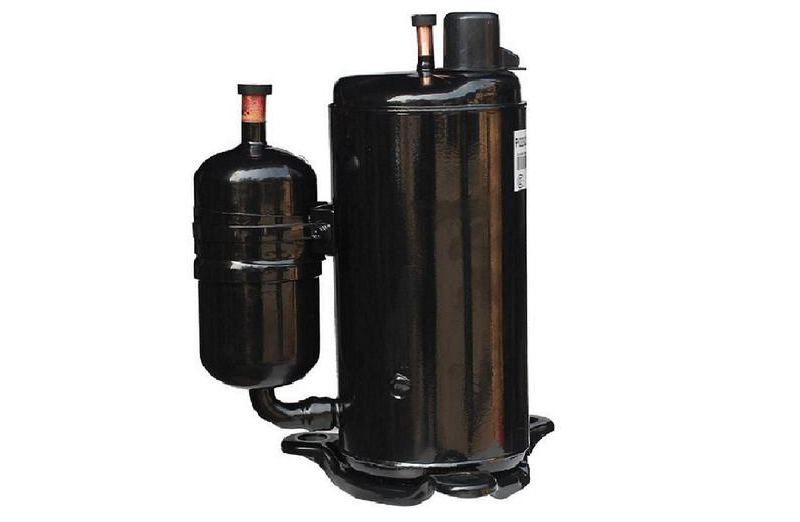

2、滾動轉子式壓縮機工作原理
轉子的主軸在原動機拖動下旋轉時,偏心轉子緊貼著汽缸內壁面回轉,造成牙狀空間容積周期性的變化,完成吸排氣和壓縮過程。

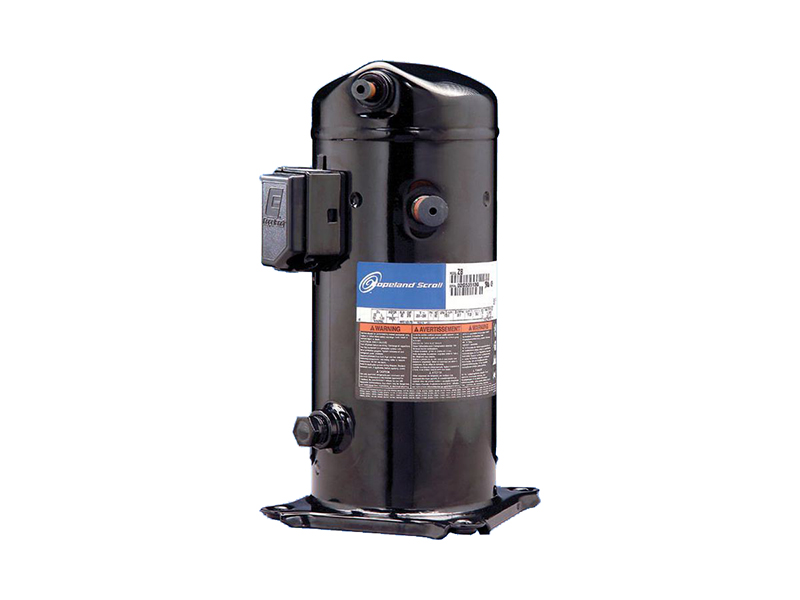

3、渦旋式壓縮機工作原理
渦旋式壓縮機是有兩個雙函數方程型線的動、靜渦盤相互咬合而成。在吸氣、壓縮、排氣的工作過程中,靜盤固定在機架上,動盤由偏心軸驅動并由防自轉機構制約,圍繞靜盤基圓中心,做很小半徑的平面轉動。氣體通過空氣濾芯吸入靜盤的外圍,隨著偏心軸的旋轉,氣體在動靜盤噬合所組成的若干個月牙形壓縮腔內被逐步壓縮,然后由靜盤中心部件的軸向孔連續排出。

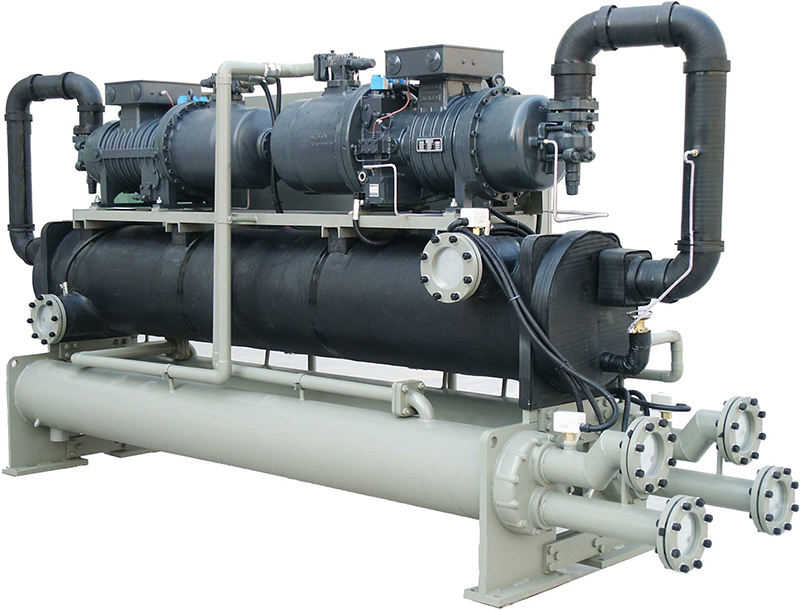

4、螺桿式壓縮機工作原理
螺桿式壓縮機汽缸內裝有一對互相嚙合的螺旋形陰陽轉子,兩轉子都有幾個凹形齒,兩者互相反向旋轉。轉子之間和機殼與轉子之間的間隙僅為5~10絲,主轉子(又稱陽轉子或凸轉子),通過由發動機或電動機驅動(多數為電動機驅動),另一轉子(又稱陰轉子或凹轉子)是由主轉子通過噴油形成的油膜進行驅動,或由主轉子端和凹轉子端的同步齒輪驅動。所以驅動中沒有金屬接觸(理論上)。轉子的長度和直徑?jīng)Q定壓縮機排氣量(流量)和排氣壓力,轉子越長,壓力越高;轉子直徑越大,流量越大。
螺旋轉子凹槽經過吸氣口時充滿氣體。當轉子旋轉時,轉子凹槽被機殼壁封閉,形成壓縮腔室,當轉子凹槽封閉后,潤滑油被噴入壓縮腔室,起密封。冷卻和潤滑作用。當轉子旋轉壓縮潤滑劑+氣體(簡稱油氣混合物)時,壓縮腔室容積減小,向排氣口壓縮油氣混合物。當壓縮腔室經過排氣口時,油氣混合物從壓縮機排出,完成一個吸氣——壓縮——排氣過程。
螺桿機的每個轉子由減摩軸承所支承,軸承由靠近轉軸端部的端蓋固定。進氣端由滾柱軸承支承,排氣端由一以對靠的賀錐滾柱支承通常是排氣端的軸承使轉子定位,也就是止推軸承,抵抗軸向推力,承受徑向載荷,并提供必須的軸向運行最小間隙。
工作循環可分為吸氣、壓縮和排氣三個過程。隨著轉子旋轉,每對相互嚙合的齒相繼完成相同的工作循環。

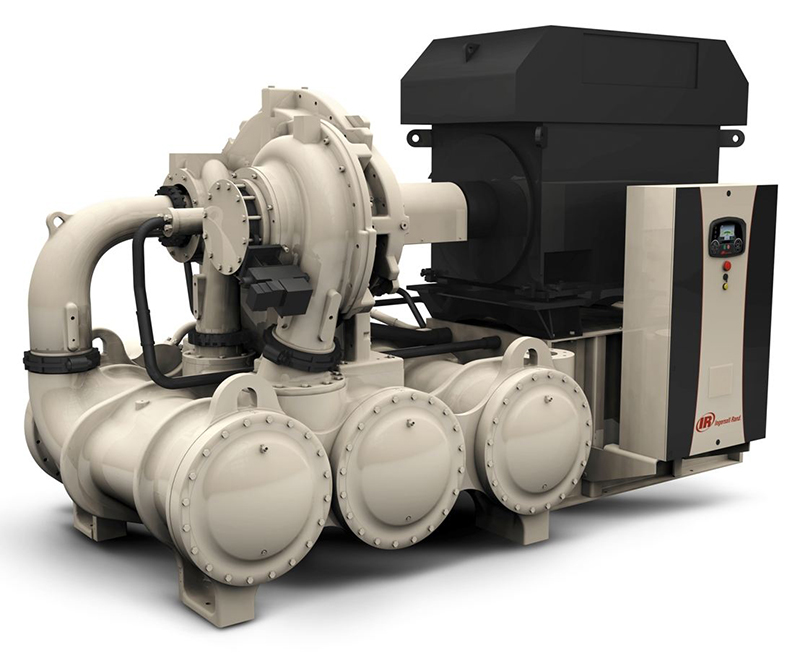

5、離心式壓縮機工作原理
離心式壓縮機的工作原理是通過葉輪對氣體作功,在葉輪和擴壓器的流道內,利用離心升壓作用和降速擴壓作用,將機械能轉換為氣體的壓力能的。更通俗地說,氣體在流過離心式壓縮機的葉輪時,高速運轉的葉輪使氣體在離心力的作用下,一方面壓力有所提高,另一方面速度也極大增加,即離心式壓縮機通過葉輪首先將原動機的機械能轉變?yōu)闅怏w的靜壓能和動能。此后,氣體在流經擴壓器的通道時,流道截面逐漸增大,前面的氣體分子流速降低,后面的氣體分子不斷涌流向前,使氣體的絕大部分動能又轉變?yōu)殪o壓能,也就是進一步起到增壓的作用。顯然,葉輪對氣體做功是氣體得以升高壓力的根本原因,而葉輪在單位時間內對單位質量氣體作功的多少是與葉輪外緣的圓周速度密切相關的,圓周速度越大,葉輪對氣體所作的功就越大。
關于中央空調壓縮機安裝步驟以及各類壓縮機工作原理就講解到這里了,大家若想了解更多中央空調知識,可關注合景機電。若想安裝中央空調,你也可以聯系合景機電。
