淺談三級配電設計都存在哪些問題

2021-03-27

共有9168家企業看過

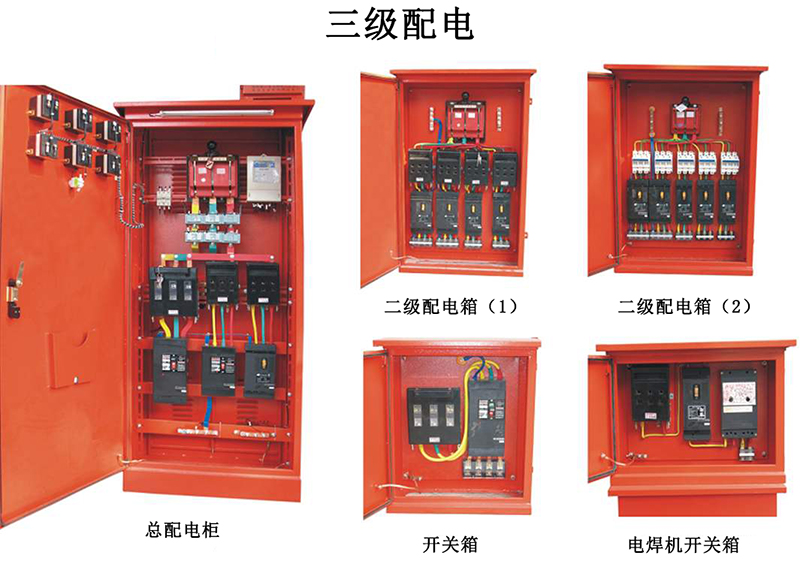

施工現場配電系統都應采用三級配電、二級漏電保護系統；三級配電即總配、分配、開關箱三級，三級配電，逐級保護，達到“一機、一閘、一漏、一箱、一鎖”。下面由合景機電給大家講解一下三級配電設計存在的問題。

三級配電在設計時仍存在的問題如下：

1、相對于二級漏電保護，短路和過載保護在臨電設計和方案實施中不受重視

1.1由于漏電保護器接地保護的靈敏度大大高于過載保護兼接地保護的靈敏度，在臨電系統運行過程中，發生的主要是漏電故障，一旦發生漏電故障，漏電保護器首先動作，而短路和過載保護基本上不動作，給人的感覺是短路和過載保護是一個擺設，只要有了漏電保護，短路和過載保護就可有可無了。這樣在臨電設計和方案實施中對短路和過載保護很不重視。

1.2在實際的臨電設置中，短路和過載保護常常不按臨電設計方案配置，而是沿用上一次臨電設計配置的短路和過載保護，常常造成容量較大的斷路器控制較小容量的用電設備，實際上存在較大的故障隱患。

1.3在臨電系統中只重視漏電保護是人們的一個誤區，漏電保護只能解決部分接地故障和短路并發接地的故障問題，而過載保護、不并發接地故障的相間或相對零故障則不能得到保護，更重要的是漏電保護器并不是完全可靠的，它可能會因各種各樣的原因拒動，短路和過載保護實際上也是漏電保護的后備保護。

二級漏電保護器失效的可能性較小，但一級漏電保護器可能拒動的概率就相對大一些，實際上臨電系統開關箱以上的很大的范圍內只有一級漏電保護，有一部分開關箱后的設備和線路是沒有末級漏電保護的，這些設備也只有一級漏電保護。

如果不重視臨電系統的短路和過載保護，臨電系統就會存在較大的故障隱患，如果發生短路故障而不能及時切斷故障，不僅是設備損毀，對人也是有較大傷害的。

2、臨電方案中不注重短路電流、選擇性等計算，設計方案中真正進行保護的短路電流、分級選擇性計算比較少

2.1臨電方案在選用低壓斷路器、熔斷器時存在不少問題，其中突出的問題是沒有進行短路電流計算。配電線路短路保護電器的分?jǐn)嗄芰?yīng)大于安裝處的預期短路電流。選擇斷路器應先計算其出口端的短路電流，但一般的臨電方案都沒有進行短路電流計算，再加上負荷變動較大，所選的短路器的極限短路分?jǐn)嗄芰赡懿粔?，不能安全的切斷短路故障電流，是安全的隱患。

2.2短路和過載保護的短路電流、分級選擇性計算對于施工單位的工程師來說是比較難的，只是選擇性計算就包括選擇型斷路器和選擇型斷路器的級間配合、選擇型斷路器和非選擇型斷路器的級間配合、非選擇型斷路器與熔斷器的級間配合、熔斷器和熔斷器的級間配合、熔斷器和非選擇型斷路器的級間配合等。

當然這一過程可以用軟件實現，但至少目前得到普及的較少。目前的大多數臨電方案還是比較簡單的，相關的計算很少涉及。漏電保護變成了臨電系統的主保護，短路和過載保護則不受重視，實際上臨電系統沒有實現短路和過載保護的安全設計、配置和分級保護。

3、總配電箱設置在靠近電源的區域的方案不一定是最優方案，有時會加大臨電的投入

3.1臨電規范規定總配電箱應設在靠近電源的區域，有兩個目的：

(1)對進入施工現場的臨電電源線路提供短路、過載、漏電保護。

(2)按規范要求形成必須采用的TN-S系統，確保總配電箱PE線、N線分開處的地電位。

3.2在實際臨電配置中我們認為：不論是施工現場設置變壓器，還是從其它電源引入，總配電箱和變壓器都應靠近用電設備或負荷相對集中的區域更為合理一些。

3.2電源靠近負荷中心設置，這種方案無疑是較經濟的，特別是電源中心和負荷中心相對較遠的情況下，再加上臨電設備的需用系數和同時系數較小，采用這種方案的投入會相對較小。

3.3在技術上和方案實施上能確?？偱潆娤湓O(shè)置在靠近電源的區域的臨電系統安全。

(1)總配電箱處PEN線電位升高有兩種：一種是外部引入，另一種是臨電系統自身引起。外部引入的PEN線電位升高原因：

①高壓側接地故障電流流經變壓器側接地極部分引起，一般這種引入一般只是瞬時存在，時間在5秒左右。

②臨電系統以外的同一低壓TN或TT系統內的接地故障，這種故障持續時間可能較長，主要取決于回路的接地保護動作時間。對這種外部引入的PEN線電位升高的情況，通過總配電箱處的重復接地措施就可以降低至安全電位，比PEN線直接接入變壓器接地極時情況好的多。

(2)臨電自身引起的PEN線電位升高原因：

①由于臨電系統單相220V負荷不平衡或單相220V中存在嚴重的三次諧波（如果采用△/Y-11變壓器，則不存在此問題）或中性線斷線和接觸不良，220V單相負荷不平衡最嚴重情況下也不會造成±10%的電壓偏差，整個回路分配至電源至總配電箱之間的電壓降很小，對總配電箱處的地電位基本沒有影響。電源至總配電箱處的中性線斷線的幾率基本沒有，接觸不良的機率也相對很小，而其它部位中性線斷線不會對總配電箱處電位產生影響。三相和二相380V負荷的不平衡也不會造成PEN線電位升高。

②臨電系統內部的接地故障，由于臨電系統安裝有靈敏度較高的漏電保護器，漏電電流較小，造成PEN線有較大電位升高的情況很少。

③對于臨電自身引起的PEN線電位升高，最主要的解決辦法是總配電箱處的重復接地，因?yàn)镻EN線重復接地可以降低PEN線電位升高的危險程度。

(3)總配電箱進線電纜的短路和過載保護可以由臨電系統的上級配電系統提供，如同高壓電纜出線需要高壓配電所提供相應保護一樣。只要保護設計得當，應該是可行的。在臨電方案實施中對這一段線路的路徑、敷設方式進行安全可靠性評估，選出比較安全的方案是可能的。根據臨電方案實施和運行實踐，這段線路一般是采用電纜進行敷設，受重視程度較高，安全狀況比較好，短路和漏電事故故障率很低，對人身安全危脅較小，短路、過載保護兼接地保護就能滿足系統保護要求，只要設計和管理得當，是能夠滿足系統運行要求的。

3.4總配電箱設置在靠近負荷中心的方案從技術上是符合臨電方案的。

臨電規范第5.1.2條的強制性規定為：“采用TN系統做保護接零時，工作零線（N線）必須通過總漏電保護器，保護零線（PE線）必須由電源進線零線重復接地處或總漏電保護器電源側零線處，引出形成局部TN-S接零保護系統”。臨電方案允許在規定條件下形成局部TN-S接零保護系統，則總配電箱在靠近負荷中心設置的方案是可行的。

4、在用電規模較大的場合，單個總配電箱所帶的負荷過多，缺乏設計前的規劃

臨電規范沒有對一個總配電箱以下的配電規模進行限制，主要是因?yàn)椴捎昧伺潆娛夜╇姺绞?，?shí)際上是是多總配電箱供電方式，但在實際臨電方案設計時經常采用的是單總配箱模式，如果施工現場、用電負荷的規模較大而不建集中的配電室，單總配箱模式會使總配以下的配電規模過大，超過了一定的限度，有些是后續項目增加造成的，給臨電系統的管理帶來了故障范圍大、故障頻繁、保護誤動、管理和維護不便等很多問題。

這就要求我們?cè)谂R電設計前要對針對施工現場實際情況，作一些可行性分析和規劃，是采用配電室供電方式，還是采用多總配的四級配電方式（通過新增一級配電將電能分配至總配電箱上），將每個總配回路的規模限定在一定的范圍內，如一個總配帶3～4個分回路，每個分回路帶3個分配電箱，一個總配回路最多帶9～12個分配電箱。

如果臨電規模超過9～12個分配電箱，就要考慮再增加一個總配電箱。在可能有后續負荷的情況下，還要在臨電方案設計中預留相應的回路。在距離比較遠不同區域，就要考慮重新布置一套臨時配電系統。配電規模較大時，就應采用多總配電箱方式。

5、對分配電箱供電區域劃分不合理

臨電規范規定分配電箱應設在用電設備或負荷相對集中的區域，在臨電方案實施中發現分配電箱供電區域劃分有不合理之處。

5.1用電設備或負荷相對集中的區域?qū)嶋H上是有大有小的，有些負荷只在特定的施工階段使用，有些負荷在某個施工階段與其它負荷集中出現。在臨電設計時，對區域設置幾個分配電箱的問題只是進行簡單劃分，而不是動態的配置，造成了不應有的資源的閑置和資源的過渡緊張狀況，不能滿足施工對臨電系統的階段性需求。

5.2有些負荷的性質不同，負荷相互之間影響較大，如：動力和照明回路，大容量設備（如100KVA的閃光對焊機）和小容量設備等，盡量能按設備和施工需要分開設置，如塔吊要求不能頻繁停電，但它本身電機起動、制動以容易影響其它設備，在高層施工中塔吊、人貨電梯或龍門架等固定設備應分配在一個分配電箱內，而其它移動設備、容易發生漏電故障和備用回路分配在另一個分配電箱內，這樣對施工過程相互影響小，各種保護也容易設置，特別是設置漏電保護器后有助于形成安全可靠的臨電系統。

6、臨電設計和系統配置與實際脫節，不能隨施工需要?jiǎng)討B(tài)配置

臨電設計在規劃時缺乏調研環節，企圖一次將臨電配置到位，沒有考慮施工現場用電需求發生變化后如何調整。臨電方案中的短路和過載保護是按計劃投入的臨電設備計算的，但在實際運行中施工方案有時會發生變化，有些臨電設備就可能與計劃投入的臨電設備容量相差較大。

隨著工程階段的不同，接入分配電箱的臨電設備也有相應的不同，在實際接入的臨電設備常常不能和分配電箱回路已有短路和過載保護相匹配，已有的回路和需要使用的臨電回路數量也不匹配，在較為嚴重的情況下，常常造成容量較大的斷路器控制較小容量的用電設備，或者是較大容量的臨電設備沒有多余的回路。短路和過載保護處于失控狀態，五級短路和過載保護都不能提供可靠的保護，造成既浪費了資源，還不能形成有效的保護狀況。

關于三級配電在設計時仍存在的問題就分享講解到這里了，想了解更多配電知識的可關注合景機電。
