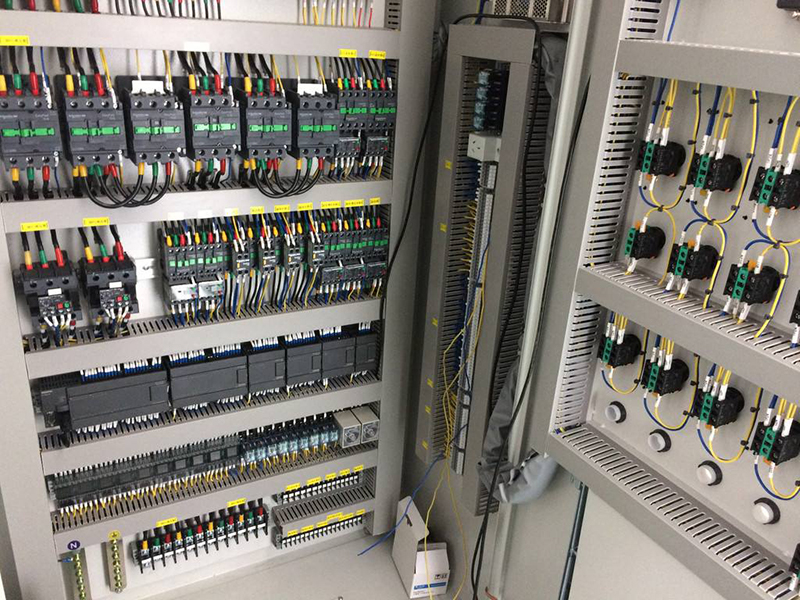

電氣控制柜的布線規范

2021-04-30

共有11428家企業看過

電氣控制柜布線須嚴格按照規范去操作，布線不規范不僅會影響電氣設備的正常運行，同樣還會反映布線人員的工作態度。下面合景機電給大家分享電氣控制柜布線規范，想了解的不妨學習一下下面的布線規范吧。

電氣控制柜的布線規范如下：

1、電氣柜布線應橫平豎直，配置堅牢，分布均勻，變換布線走向時應垂直布放。

2、二次回路線應遠離飛弧元件，并不能影響其他電器元件的操作。

3、二次回路線不能從母線間穿過，線的連接布放均應牢固可靠，整潔美觀。

4、二次回路連接線中間不應有接頭，連接接頭只能在元器件的接線端子上或接線端子排上。

5、硬導線的剝線長度不宜過長，約10毫米為宜，兩線連接后應用熱縮管固定導線的連接部分。

6、每個電器元件的接線端子上最多允許連接兩根線，每節接線端子上的連接線一般只允許連接一根，如果必須連接兩根導線，則連接處必須牢固可靠。

7、多導根線端連接應加冷壓端頭接線，截面面積小于1mm2的單股弱電回路導線，應采用錫焊或其它合適的方式接線。

8、軟導線應先套上線鼻子壓緊后再插到端子里，銅線芯不要裸露在外面，且要壓緊，導線與接線端子連接時，不能壓壞絕緣層和導線露銅過長。

9、剝?nèi)ソ^緣層的導線兩端都要套上編碼套管，從一端接線端子到另外一端接線端子，必須用導線連接起來，且中間不能有接頭。

10、布線時小心操作，不能損傷線芯和導線絕緣層。

11、導線與柜體金屬有摩擦時，需加橡膠墊圈加以保護電纜。

12、安裝配銅排時應戴手套，防止靜電反應。

13、同一水平面的導線安裝高度應一致，不能交叉。非交叉不可時，該根導線應在接線端子引出，水平架空穿過，必須走線合理。

14、導線連接在面板上時，應加塑料管或安裝線槽，為防止鋒利的邊緣割傷導線絕緣層，電氣柜出線部分必須加塑料護套。

關于電氣控制柜布線規范就分享到這里了，想了解更多電氣安裝知識的話，可關注合景機電。
