分享低壓配電箱安裝規范

2021-05-04

共有10950家企業看過

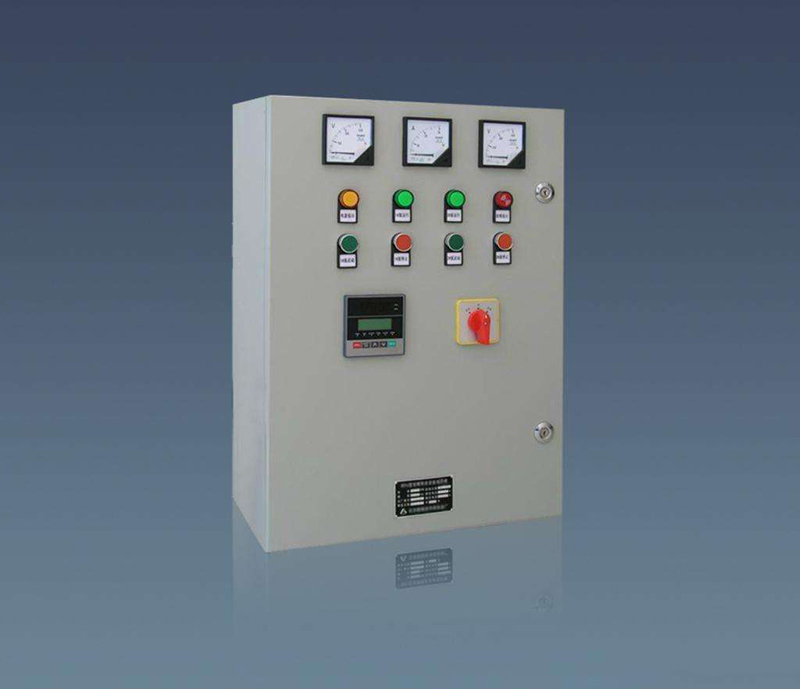

低壓配電箱做為電氣安裝工程中必須安裝的一種電氣設備，是需要安裝人員有較為豐富的安裝經驗以及清楚了解低壓配電箱的安裝規范，這兩點缺一不可，少了其中一點都無法保障電氣工程的質量。接下來合景機電給大家分享低壓配電箱的安裝規范，對于不了解低壓配電箱安裝規范的安裝人員來說可要好好了解以下內容了。

低壓配電箱安裝規范如下：

一、低壓配電箱安裝要求

低壓配電箱的安裝位置要避免陽光的直射，避免濺水，避免潮氣，并且前方有充裕的操作空間。應定期對箱內設備進行清掃，檢查接線端子，檢查各開關，接觸器是否良好，內部有無過熱現象，應定期檢查配電箱密封性能，防止小動物進入或者內部結露。對于濕氣大的地區還要配備驅潮器、干燥器等。應檢查安裝位置是否牢固，不得偏斜晃動。

二、低壓配電箱國家標準的安裝

1、設備要求

·箱本體外觀檢查應無損傷及變形，油漆完整無損。箱(盤)內部檢查：電器裝置及元件、絕緣瓷件齊全，無損傷、裂紋等缺陷。

·安裝前應核對配電箱編號是否與安裝位置相符，按設計圖紙檢查其箱號、箱內回路號。箱門接地應采用軟銅編織線，專用接線端子。箱內接線應整齊，滿足設計要求及驗收規范(GB50303-2002)的規定。

2、作業條件配電箱安裝場所土建應具備內粉刷完成、門窗已裝好的基本條件。預埋管道及預埋件均應清理好；場地具備運輸條件，保持道路平整暢通。

3、配電箱定位：根據設計要求現場確定配電箱位置以及現場實際設備安裝情況，按照箱的外形尺寸進行彈線定位。

4、基礎型鋼安裝

·按圖紙要求預制加工基礎型鋼架，并做好防腐處理，按施工圖紙所標位置，將預制好的基礎型鋼架放在預留鐵件上，找平、找正后將基礎型鋼架、預埋鐵件、墊片用電焊焊牢。最終基礎型鋼頂部宜高出抹平地面10mm。

·基礎型鋼接地：基礎型鋼安裝完畢后，應將接地線與基礎型鋼的兩端焊牢，焊接面為扁鋼寬度的二倍，然后與柜接地排可靠連接。并做好防腐處理。

5、配電箱安裝

·配電箱安裝：應按施工圖的布置，將配電箱按照順序逐一就位在基礎型鋼上。單獨配電箱進行箱面和側面的垂直度的調整可用加墊鐵的方法解決，但不可超過三片，并焊接牢固。成列箱各臺就位后，應對箱的水平度及盤面偏差進行調整，應調整到符合施工規范的規定。

·掛墻式的配電箱可采用膨脹螺栓固定在墻上，但空心磚或砌塊墻上要預埋燕尾螺栓或采用對拉螺栓進行固定。

·安裝配電箱應預埋套箱，安裝后面板應與墻面平。

·配電箱調整結束后，應用螺栓將箱體與基礎型鋼進行緊固。

·配電箱接地：每臺配電箱單獨與基礎型鋼連接，可采用銅線將柜內PE排與接地螺栓可靠聯結，并必須加彈簧墊圈進行防松處理。每扇箱門應分別用銅編織線與PE排可靠聯結。

·配電箱頂與母線進行連接，注意應采用母線配套扳手按照要求進行緊固，接觸面應涂中性凡士林。柜間母排連接時應注意母排是否距離其他器件或殼體太近，并注意相位正確。

·控制回路檢查：應檢查線路是否因運輸?shù)纫蛩囟擅?，并逐一進行緊固，電器元件是否損壞。原則上配電箱控制線路在出廠時就進行了校驗，不應對柜內線路私自進行調整，發現問題應與供應商聯系。

·控制線校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，最多不能超過兩根，并且兩根線間加眼圈。多股線應涮錫，不準有斷股。

6、配電箱試驗調整

·高壓試驗應由當?shù)毓╇姴块T許可的試驗單位進行。試驗標準符合國家規范、當?shù)毓╇姴块T的規定及產品技術資料要求。

·試驗內容：高壓箱框架、母線、避雷器、高壓瓷瓶、電壓互感器、電流互感器、各類開關等。

·調整內容：過流繼電器調整，時間繼電器、信號繼電器調整以及機械連鎖調整。

·二次控制小線調整及模擬試驗，將所有的接線端子螺絲再緊一次。

·絕緣測試：用500V絕緣電阻測試儀器在端子板處測試每條回路的電阻，電阻必須大于0.5MΩ。

·二次小線回路如有晶體管，集成電路、電子元件時，應使用萬用表測試回路是否接通。

·接通臨時的控制電源和操作電源；將配電箱內的控制、操作電源回路熔斷器上端相線拆掉，接上臨時電源。

·模擬試驗：按圖紙要求，分別模擬試驗控制、連鎖、操作、繼電保護和信號動作，正確無誤，靈敏可靠。

·拆除臨時電源，將被拆除的電源線復位。

7、送電運行的條件

·安裝作業應全部完畢，質量檢查部門檢查全部合格。試驗項目全部合格，并有試驗報告單。

·試驗用的的驗電器、絕緣靴、絕緣手套、臨時接地編織銅線、絕緣膠墊、粉沫滅火器等應備齊。

·檢查母線、設備上有無遺留下的雜物。

·做好試運行的組織工作，明確試運行指揮人，操作人和監護人。

·清掃設備及變配電室、控制室的灰塵。用吸塵器清掃電器、儀表元件。

·繼電保護動作靈敏可靠，控制、連鎖、信號等動作準確無誤。

8、送電

·由供電部門檢查合格后，將電源送進建筑物內，經過驗電、校相無誤。

·由安裝單位合進線柜開關，檢查PT柜上電壓表三相是否電壓正常。

·合變壓器柜開關，檢查變壓器是否有電。

·合低壓柜進線開關，查看電壓表三相是否電壓正常。

·按以上順序依次送電。

·在低壓聯絡柜內，在開關的上下側(開關未合狀態)進行同相校核。用電壓表或萬用表電壓檔500V，用表的網個測針，分別接觸兩路的同相，此時電壓表無讀數，表示兩路電同一相。用同樣方法，檢查其他兩相。

·驗收：送電空載運行24小時，無異常現象、辦理驗收手續，交建設單位使用。同時提交變更洽商記錄、產品合格證、說明書、試驗報告單等技術資料。

關于低壓配電箱安裝規范就分享到這里了，大家若想了解更多電氣知識的話，可關注合景機電。
