我國建筑行業BIM體系應用最廣泛的軟件之一——Revit,其強大的功能和明顯的優勢受到很多人的青睞。在Revit里,我們可以通過制作族,導入族的方式,制作自己需要的各種模型投入應用,其強大的聯動功能,平面、立面、剖面、明細表雙向關聯,修改一個地方,其他地方跟著變動,能避免很多低級錯誤,大大加快作圖速度,節省設計成本。
本文針對新手使用Revit不太熟練的情況下,介紹幾種實用小技巧,使我們在制圖時更加方便快捷。
一、臨時隱藏工具
在三維視圖視角里觀察某個部件時,可能會有其他部件擋住讓我們的視角,這時就可以使用臨時隱藏工具,把阻礙我們觀察的部件暫時隱藏。具體操作方法:選中部件—臨時隱藏/隔離—隱藏圖元,便可實現臨時隱藏。
二、高程點工具的運用

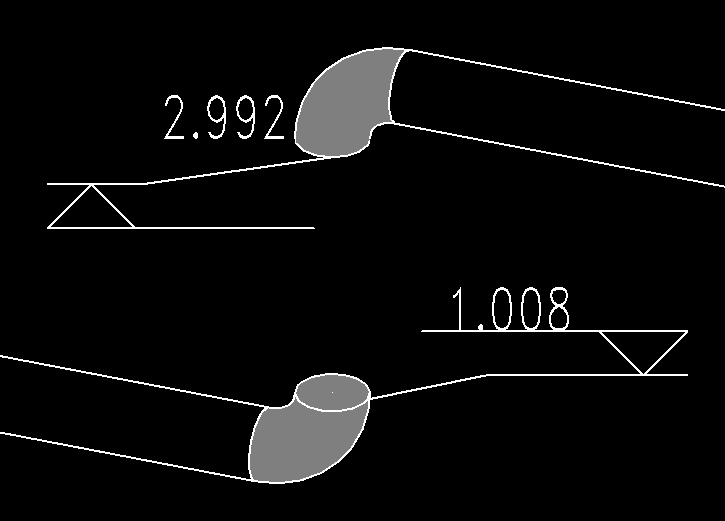

在不知道某些設備或管件連接面的標高時,便可以使用高程點工具測得標高。具體操作方法:選擇高程點工具—選擇平面—得到標高
三、管道變徑對正

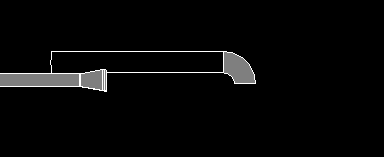

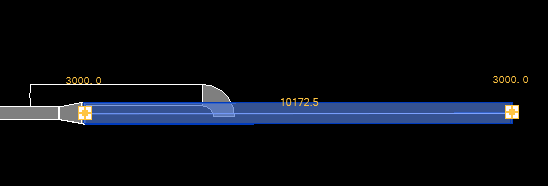

在繪制風管變徑時,默認的對齊方式是中心對齊,如果想改為其他對齊方式,可以使用對正工具進行修改對正方式。具體操作方法:選中變徑—打開對正編輯器—選擇對正方式
四、打印設置

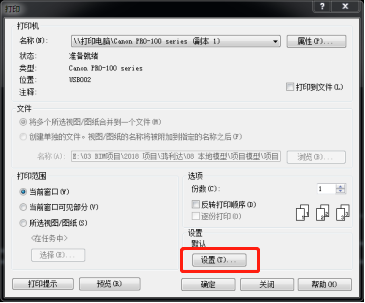

在打印圖紙時,刪除線的方式有兩個選項可選,一個是矢量處理,一個是光柵處理。兩個不同選項的區別是當把打印得到的PDF進行放大,放大到400~800時,矢量處理得到的圖片里所有的圖形線不會變形,而選擇光柵處理得到的圖片則會出現鋸齒變形。具體操作方法:打印—設置—選擇矢量處理
五、剖切面設置

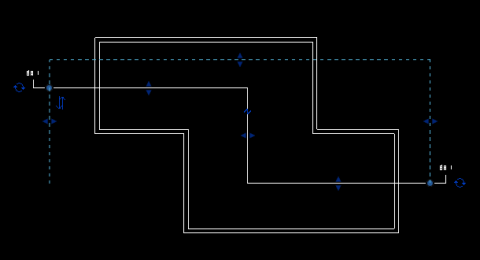

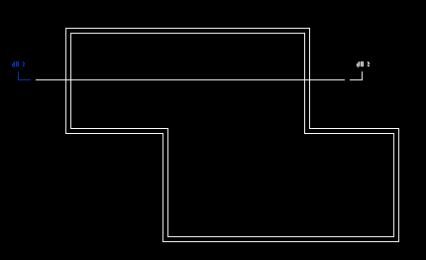

在對模型進行剖切時可能會遇到一些不規則的模型,畫條剖切線時,默認是一條直線,可能無法達到我們的要求,這時我們可以畫一個多段剖切線來滿足需求。具體操作方法:選擇剖切面—拆分線段—根據需求更改剖切面
希望以上幾個實用小技巧對你使用Revit有所幫助。
