1、項目概述
本項目為中央空調節能改造項目,因原來中央空調耗電量大,能效比低,現在擬進行機房主機改造,降低運行費用,爭取取得較好的經濟效益。

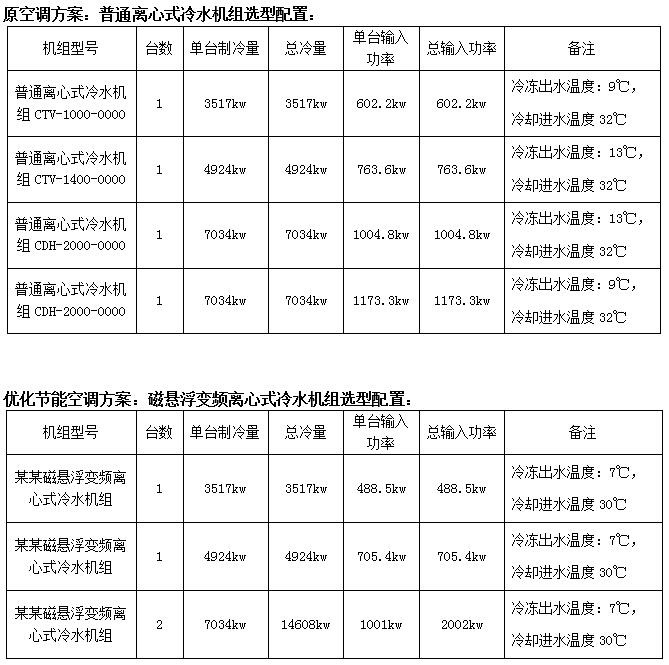

2、空調配置情況

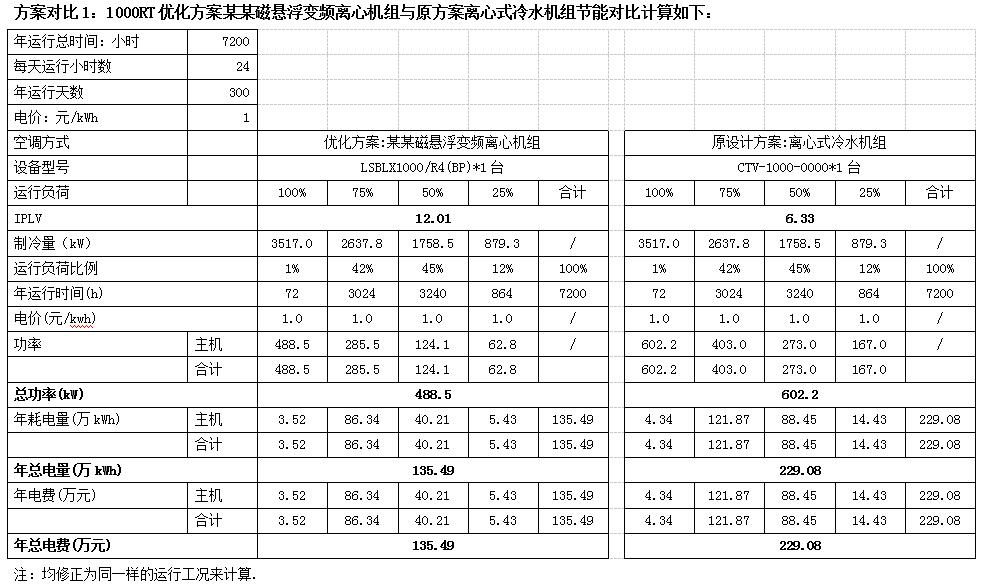

3、方案節能計算
計算說明1
(1)由于本次方案優化僅對主機進行了替換,因此,只對主機的運行費用進行比
(2)計算制冷時間按300天計算,每天運行時間24小時,根據實際運行情況預估。
(3)計算依據
COP(coefficient of performance)名義工況性能系數:在規定工況下,機組以同一單位表示的制冷量除以總輸入電功率得出的比值。
IPLV(integrated part load value)綜合部分負荷性能系數:是用一個單一數值表示空氣調節用冷水機組的部分負荷效率指標,它基于下表規定的IPLV工況下機組部分負荷的性能系數值,按照機組在各種負荷下運行時間的加權因素,通過IPLV公式得到的數值(以上定義全部按照最新國標GB/T 18430.2-2008標準)。
IPLV的公式如下:
IPLV=1%×A+42%×B+45%×C+12%×D
其中:
A=機組100%負荷時的效率,冷卻水進水溫度29.4℃;(COP, kW/kW,下同)
B=機組75%負荷時的效率,冷卻水進水溫度23.9℃;
C=機組50%負荷時的效率,冷卻水進水溫度18.3℃;
D=機組25%負荷時的效率,冷卻水進水溫度18.3℃;
備注1:部分負荷百分?jǐn)?shù)計算基準是名義制冷量
備注2:部分負荷性能系數IPLV代表了平均的單臺機組的運行工況


4、維護費用分析
磁懸浮變頻離心機因采用磁懸浮軸承系統,完全拋棄了常規機組油潤滑系統。機組上除了主制冷劑回路和電機噴液管路以外,省略了油分,油管路,油過濾器和相關閥,大大減少了故障點。

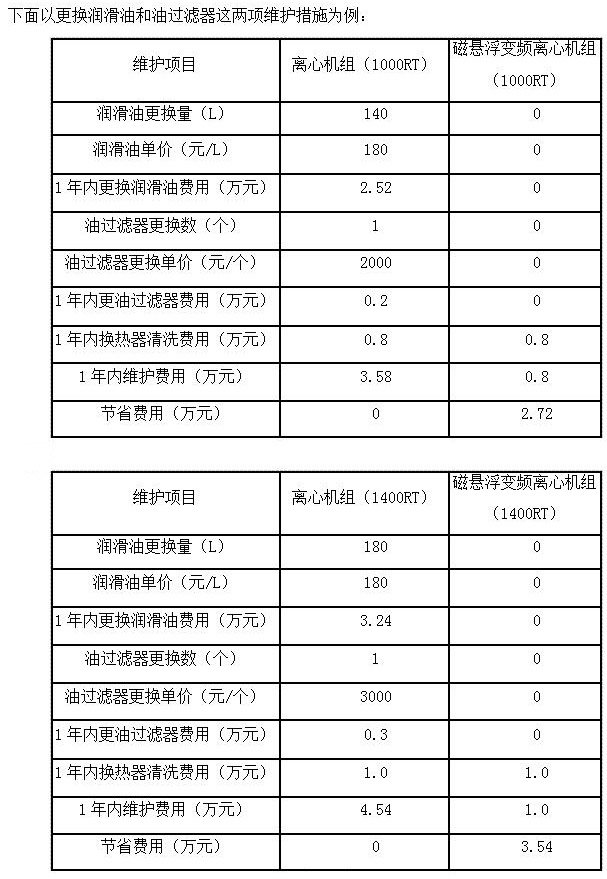

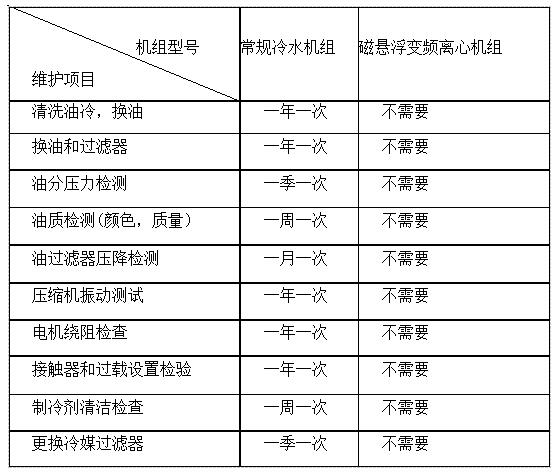

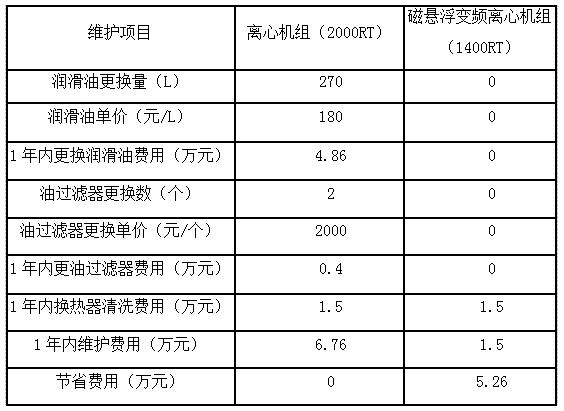

由于省略了潤滑系統,所有和油系統相關維護措施和費用均可省略,以下為冷水機組部分維護項目列表:



注:實際更換次數,需依機組實況決定。

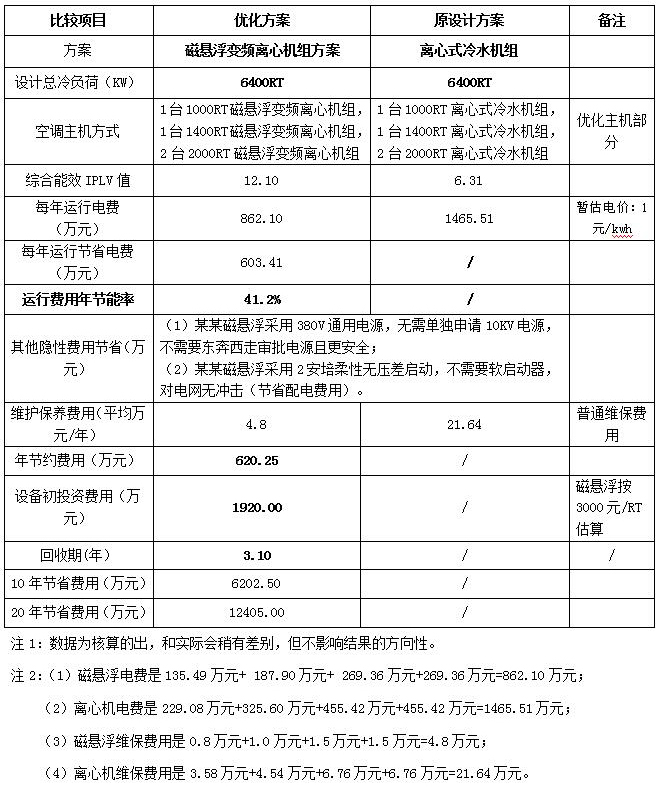

5、投資回收期分析
6、磁懸浮中央空調技術特點
■節能高效 低運行費用
(1)磁懸浮壓縮機技術
機組采用磁懸浮壓縮機技術、直流變頻控制技術、無油潤滑等先進技術,產品能效比有了很大的提高。機組部分負荷最高能效比達26,綜合能效比最高可達13.18。
(2)自由式容量調節
機組采用直流變頻技術,壓縮機的轉速隨著負荷的變化,可實現能力在2~100%內無極調節(2),優化機組能耗。
(3)換熱效率高
缺列布局保證機組各流路冷媒分配均勻,且每組換熱器以合理角度排列,同時配備高性能換熱管,有效提升換熱效率。
(4)高溫出水,適用獨立溫濕度控制系統
磁懸浮機組不使用任何潤滑油,所以不需要回油壓差,可以做高溫出水(最高到20℃),而普通螺桿機組由于需要建立回油壓差,故難以實現高溫出水機組。
■穩定可靠 維保費用低
(1)航空合金材料
機組壓縮機的運動部件采用航空合金材料,領先的航空發動機渦輪設計,其智能多級可靠性控制,可保證機組在任何情況下(包括斷電等)都能夠自動處理突發問題,運行更安全穩定。
(2)高效無摩擦
使用先進的磁軸承技術,實現機組的無油運行,完全避免常規壓縮機軸承的高摩擦損失。潤滑油的管理與控制,確保了卓越的能效及可靠、長期的無磨損運行。
(3)抗喘振
壓縮機控制模塊中提供了壓縮機安全運行的控制曲線,通過實時監測壓縮機的運行狀態,計算判斷后對轉速進行及時調整,確保壓縮機始終運行在安全區域內。
(4)超長壽命
壓縮機由航空等級的鋁制鑄件及高強度的熱塑電子外殼制造而成,可以長期高效運行,比普通機組壽命長10年。
■安裝簡便 施工費用低
(1)電網無沖擊
啟動電流低,單臺壓縮機僅2A柔性啟動電流,無需軟啟動器,在節省約數十萬元變壓設備投入成本的同時,對電網無沖擊。
(2)380V通用電源
開機時僅需2A的低啟動電流,380V通用電源,無需單獨申請高電壓電源,免去繁瑣審批流程,節省安裝成本;磁懸浮機組無油路系統,免維護,節省運營成本。
(3)適用于大溫差小流量系統
較大溫差使得冷卻水系統的綜合效率提高。從常規的5℃提高溫差到7℃或者8℃,將提高冷卻水的換熱效率,降低冷卻水系統的初投資。
■性能卓越 高舒適性
(1)控溫精確
采用磁懸浮變頻壓縮機,機組可實現2%~100%負荷連續智能調節,出水溫度控制精度±0.1℃,溫度波動小,舒適性高。
(2)靜音無振動
磁懸浮軸承使得運動部件完全懸浮,壓縮機內部完全無摩擦運行,結構震動接近0,運行噪音低,無須昂貴的減震配件。
(3)綠色環保
機組采用環保冷媒R134a,對臭氧層損耗值(ODP)為0,屬正壓型冷媒,避免了系統混入空氣的危險。
綜上所述,根據上述參數及對比,磁懸浮變頻離心機組與常規空調機組方案在部分負載,特別是30~70%的負載顯示出獨特的節能效果,非常適合新建廠房,且負載還是不完全投入的階段使用,猶為出色。
